Tüp Adaptörü
Kademeli, dış dişli ve delikli optik tüpleri birbirine bağlayan geçiş adaptörü.

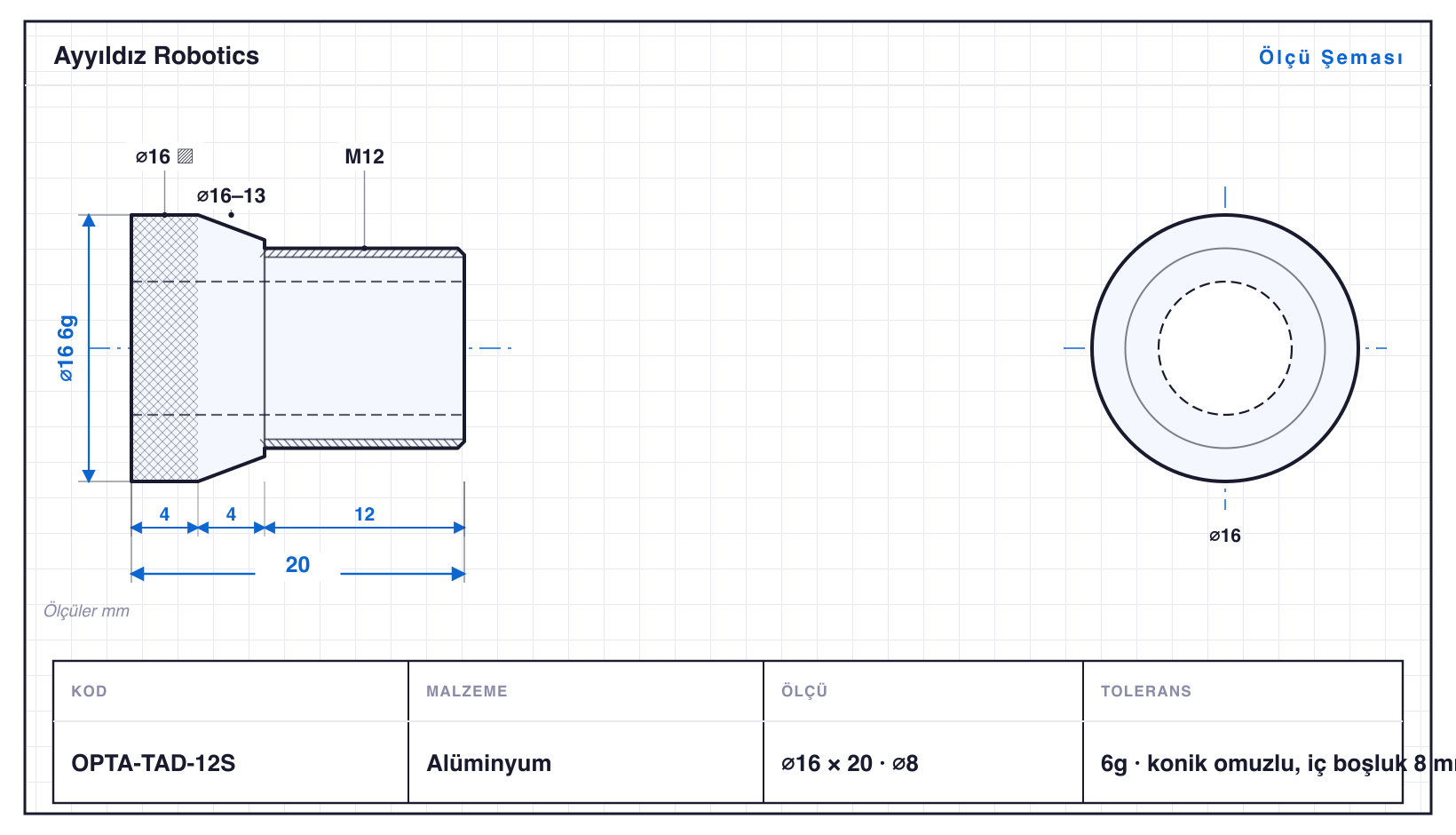

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTA-TAD-06 | 10 | 10 | M6 · tırtıl · ⌀4 | 6g | iç boşluk 4 mm |
| OPTA-TAD-08 | 12 | 12 | M8 · tırtıl · ⌀5 | 6g | iç boşluk 5 mm |
| OPTA-TAD-10 | 14 | 15 | M10 · tırtıl · ⌀6 | 6g | iç boşluk 6 mm |
| OPTA-TAD-10L | 14 | 21 | M10 · tırtıl · ⌀6 | 6g | uzun gövde, iç boşluk 6 mm |
| OPTA-TAD-12 | 16 | 17 | M12 · tırtıl · ⌀8 | 6g | iç boşluk 8 mm |
| OPTA-TAD-12S | 16 | 20 | M12 · konik · tırtıl · ⌀8 | 6g | konik omuzlu, iç boşluk 8 mm |
| OPTA-TAD-14 | 18 | 20 | M14 · tırtıl · ⌀10 | 6g | iç boşluk 10 mm |
| OPTA-TAD-16 | 19 | 22 | M16 · tırtıl · ⌀12 | 6g | iç boşluk 12 mm |
| OPTA-TAD-16D | 19 | 37 | M16 · tırtıl · ⌀12 | 6g | çift taraflı dişli, iç boşluk 12 mm |
| OPTA-TAD-18 | 20 | 24 | M18 · tırtıl · ⌀14 | 6g | iç boşluk 14 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tüp Adaptörü, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀10–20 mm, boylar 10–37 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-TAD-16D, 37 mm. Tornalamanın yanında diş çekme (M6–M18 arası 7 ölçü), konik tornalama ve tırtıl çekme gerekiyor. Ailedeki delikler ⌀4–14 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-TAD-16D: ⌀19 mm çapta 37 mm boy, yani L/D 1,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OPTA-TAD-06 (⌀10 mm), en büyüğü OPTA-TAD-18 (⌀20 mm). Aile dişli, konik, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
