Optik Post (Kaide Kolonu)
Altıgen tutuşlu, iki uçtan dişli, optik yüksekliği belirleyen kolon.
Üretim Kapsamı
Optik Post (Kaide Kolonu), Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀6–19.6 mm, boylar 18–103 mm, standart malzeme Paslanmaz Çelik (çelik, paslanmaz, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla anlık teklif alın.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTB-PST-12, 103 mm. Tornalamanın yanında diş çekme (M4–M10 arası 5 ölçü), altıgen ağız frezeleme (SW7–17) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTB-PST-12: ⌀18 mm çapta 103 mm boy, yani L/D 5,7. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü OPTB-PST-02 (⌀6 mm), en büyüğü OPTB-PST-11 (⌀19.6 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.

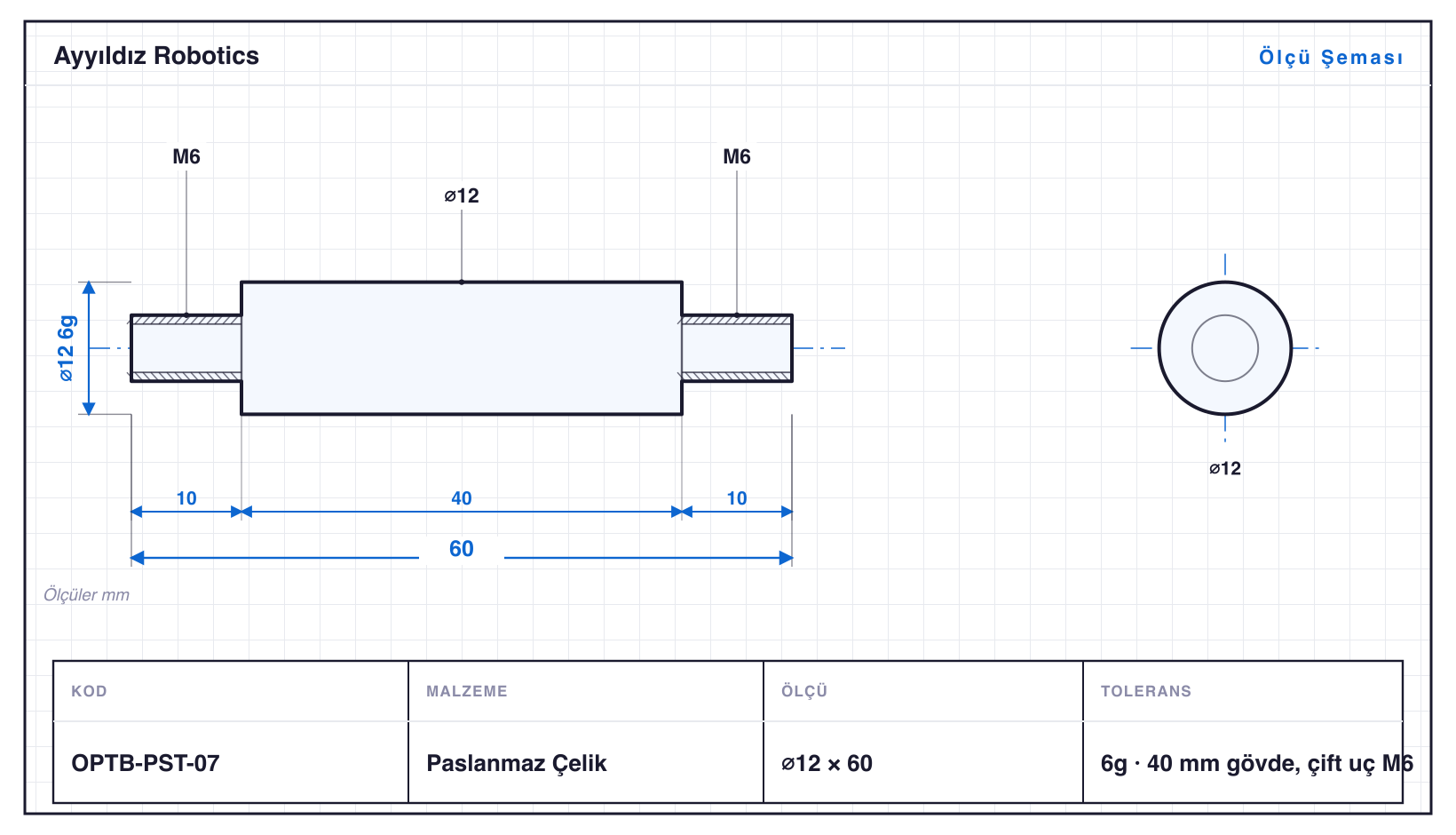

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap ⌀ | Boy | Özellik | Tolerans | Std | Birim fiyat |
|---|---|---|---|---|---|---|
| OPTB-PST-02 | ⌀6 | 32 mm | M4 | 6g | 20 mm gövde, çift uç M4 | 38,51 ₺ |
| OPTB-PST-04 | ⌀8 | 41 mm | M5 | 6g | 25 mm gövde, çift uç M5 | 47,09 ₺ |
| OPTB-PST-01 | ⌀8.1 | 18 mm | M4 · SW7 | 6g | çift uç M4, altıgen tutuş | 48,84 ₺ |
| OPTB-PST-03 | ⌀9.2 | 24 mm | M5 · SW8 | 6g | çift uç M5, altıgen tutuş | 58,64 ₺ |
| OPTB-PST-06 | ⌀10 | 50 mm | M6 · tırtıl | 6g | 30 mm tırtıllı gövde, M6 | 67,26 ₺ |
| OPTB-PST-05 | ⌀11.5 | 30 mm | M6 · SW10 | 6g | çift uç M6, altıgen tutuş | 76,56 ₺ |
| OPTB-PST-07 | ⌀12 | 60 mm | M6 | 6g | 40 mm gövde, çift uç M6 | 76,62 ₺ |
| OPTB-PST-09 | ⌀14 | 74 mm | M8 · tırtıl | 6g | 50 mm tırtıllı gövde, M8 | 114,64 ₺ |
| OPTB-PST-08 | ⌀15 | 36 mm | M8 · SW13 | 6g | çift uç M8, altıgen tutuş | 105,75 ₺ |
| OPTB-PST-10 | ⌀16 | 84 mm | M8 | 6g | 60 mm gövde, çift uç M8 | 128,68 ₺ |
| OPTB-PST-12 | ⌀18 | 103 mm | M10 | 6g | 75 mm uzun post, M10 | 170,90 ₺ |
| OPTB-PST-11 | ⌀19.6 | 42 mm | M10 · SW17 | 6g | çift uç M10, altıgen tutuş | 145,63 ₺ |
Paslanmaz Çelik · 100 adet için · tahminî birim fiyat, 7 gün geçerlidir · KDV hariç · Kesin teklif için iletişime geçin.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
