Pin Diyafram (Pinhole)
Merkezi hassas delikli, ışın sınırlayıcı optik diyafram diski.

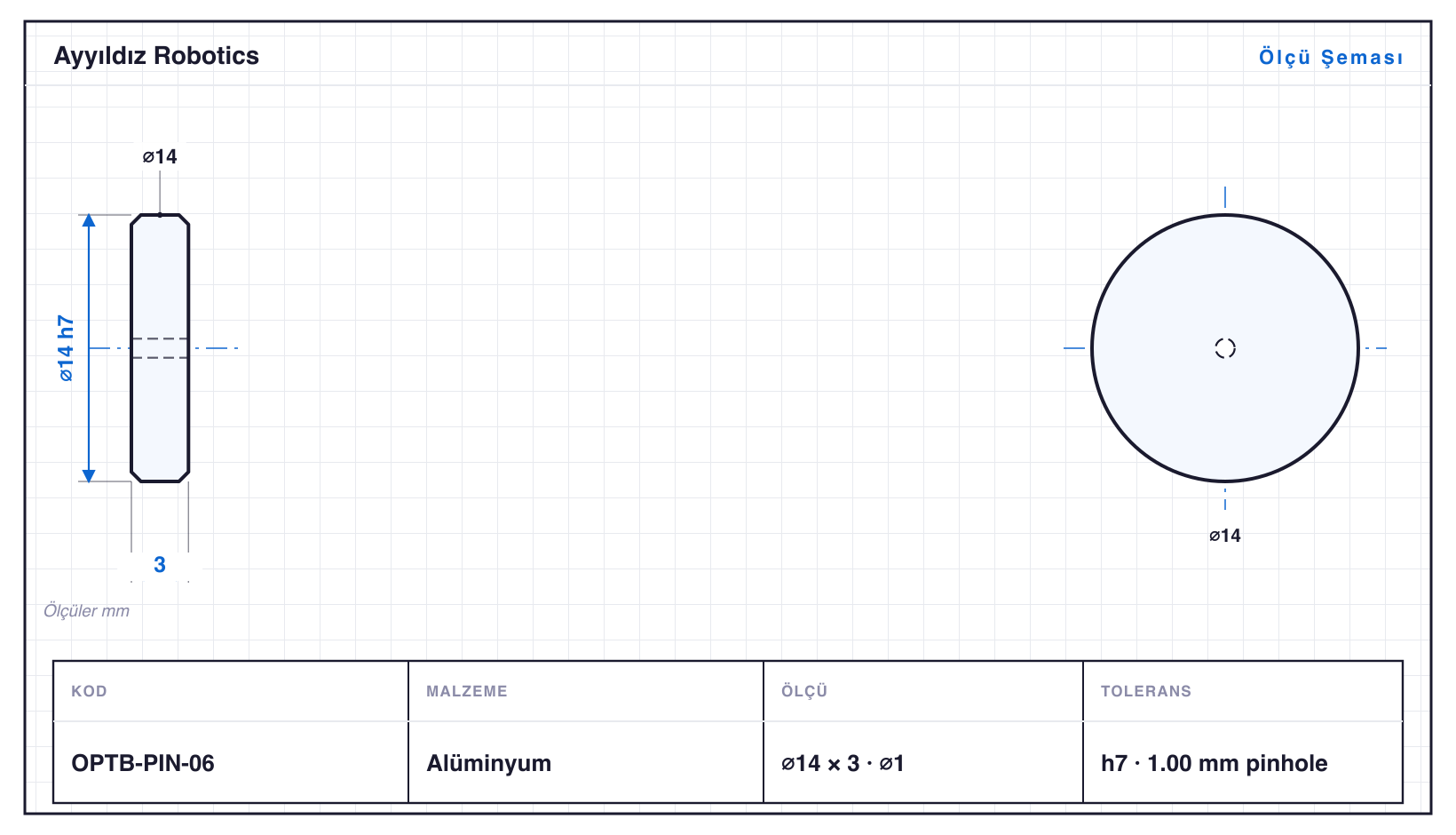

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTB-PIN-01 | 6 | 2 | ⌀0,5 | h7 · ⌀6: 0/−0,012 | 0,10 mm pinhole |
| OPTB-PIN-02 | 8 | 2 | ⌀0,5 | h7 · ⌀8: 0/−0,015 | 0,20 mm pinhole |
| OPTB-PIN-03 | 10 | 2,5 | ⌀0,5 | h7 · ⌀10: 0/−0,015 | 0,30 mm pinhole |
| OPTB-PIN-04 | 12 | 3 | ⌀0,5 | h7 · ⌀12: 0/−0,018 | 0,50 mm pinhole |
| OPTB-PIN-05 | 12 | 4,5 | ⌀0,75 · 2 kademe | h7 | kademeli, 0,75 mm |
| OPTB-PIN-06 | 14 | 3 | ⌀1 | h7 · ⌀14: 0/−0,018 | 1,00 mm pinhole |
| OPTB-PIN-07 | 14 | 5,5 | ⌀1,5 · 2 kademe | h7 | kademeli, 1,5 mm |
| OPTB-PIN-08 | 16 | 4 | ⌀2 | h7 · ⌀16: 0/−0,018 | 2,00 mm diyafram |
| OPTB-PIN-09 | 16 | 4 | tırtıl · ⌀2,5 | h7 · ⌀16: 0/−0,018 | tırtıllı kenar, 2,5 mm |
| OPTB-PIN-10 | 18 | 4 | ⌀3 | h7 · ⌀18: 0/−0,018 | 3,00 mm diyafram |
| OPTB-PIN-11 | 20 | 5 | tırtıl · ⌀4 | h7 · ⌀20: 0/−0,021 | tırtıllı, 4,0 mm alan diyaframı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Pin Diyafram (Pinhole), Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀6–20 mm, boylar 2–5,5 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTB-PIN-07, 5,5 mm. Tornalamanın yanında tırtıl çekme ve eksenel delme (⌀0,5–4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTB-PIN-07: ⌀14 mm çapta 5,5 mm boy, yani L/D 0,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h7 toleransında işlenir; en küçüğü OPTB-PIN-01 (⌀6 mm), en büyüğü OPTB-PIN-11 (⌀20 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
