Lens Tutucu Bileziği
İç dişli, karşı-boşluklu mercekleri kovan içinde sabitleyen tutucu bilezik.

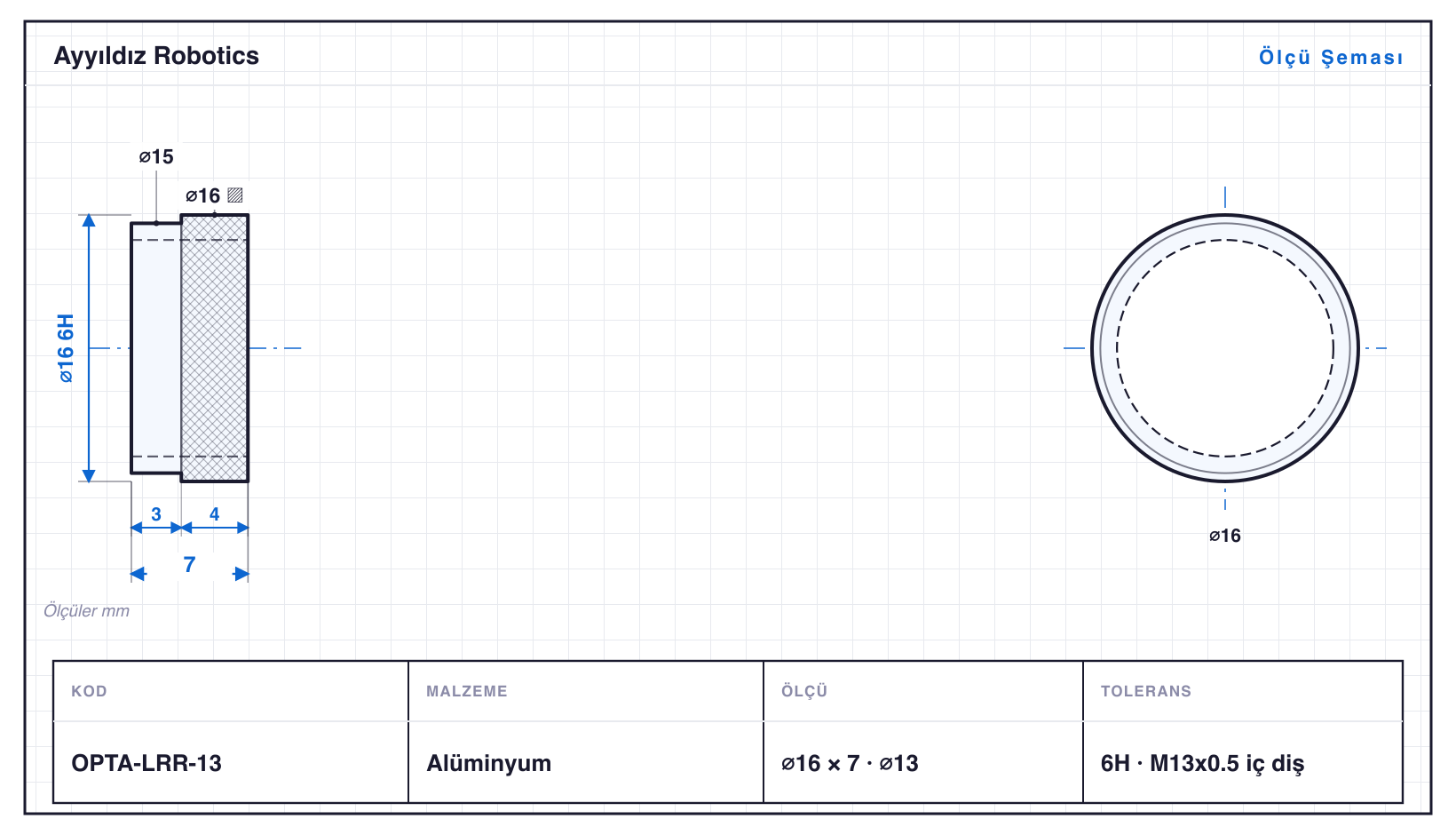

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTA-LRR-06 | 9 | 5 | tırtıl · ⌀6 · 2 kademe | 6H | M6x0,5 iç diş |
| OPTA-LRR-08 | 11 | 5 | tırtıl · ⌀8 · 2 kademe | 6H | M8x0,5 iç diş |
| OPTA-LRR-10 | 13 | 6 | tırtıl · ⌀10 · 2 kademe | 6H | M10x0,5 iç diş |
| OPTA-LRR-11 | 14 | 6 | tırtıl · ⌀11 · 2 kademe | 6H | M11x0,5 iç diş |
| OPTA-LRR-12 | 15 | 7 | tırtıl · ⌀12 · 2 kademe | 6H | M12x0,5 iç diş |
| OPTA-LRR-13 | 16 | 7 | tırtıl · ⌀13 · 2 kademe | 6H | M13x0,5 iç diş |
| OPTA-LRR-14 | 17 | 7,5 | tırtıl · ⌀14 · 2 kademe | 6H | M14x0,5 iç diş |
| OPTA-LRR-15 | 18 | 8 | tırtıl · ⌀15 · 2 kademe | 6H | M15x0,5 iç diş |
| OPTA-LRR-16 | 19 | 8,5 | tırtıl · ⌀16 · 2 kademe | 6H | M16x0,5 iç diş |
| OPTA-LRR-17 | 20 | 9 | tırtıl · ⌀17 · 2 kademe | 6H | M17x0,5 iç diş |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Lens Tutucu Bileziği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀9–20 mm, boylar 5–9 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-LRR-17, 9 mm. Tornalamanın yanında tırtıl çekme gerekiyor. Ailedeki delikler ⌀6–17 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-LRR-06: ⌀9 mm çapta 5 mm boy, yani L/D 0,6. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6H toleransında işlenir; en küçüğü OPTA-LRR-06 (⌀9 mm), en büyüğü OPTA-LRR-17 (⌀20 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
