Ara Boşluk Bileziği
Kovan içinde mercekler arası eksenel mesafeyi belirleyen düz delikli ara halka.

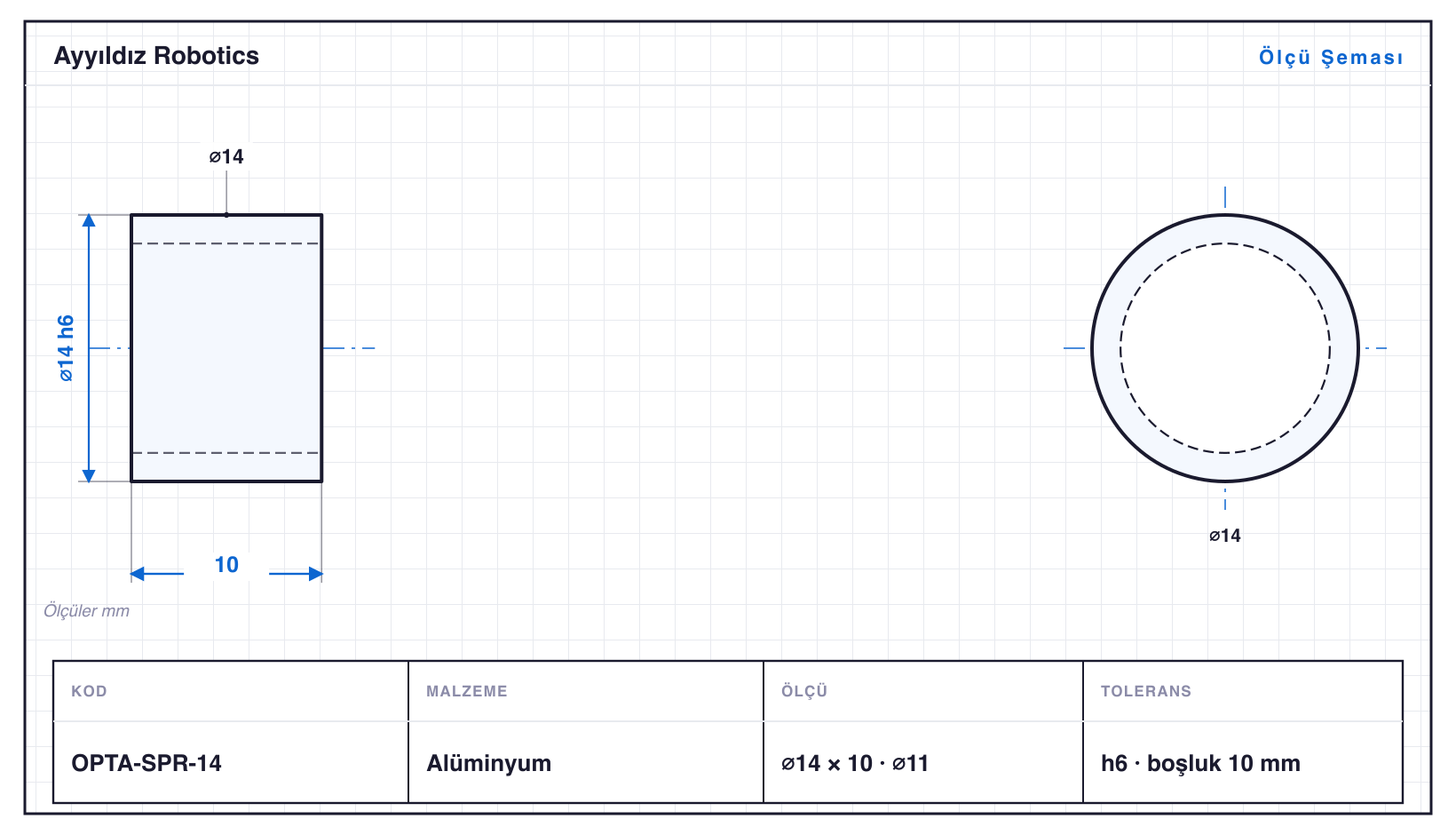

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OPTA-SPR-08 | 8 | 3 | ⌀6 | h6 · ⌀8: 0/−0,009 | boşluk 3 mm |
| OPTA-SPR-10 | 10 | 4 | ⌀7 | h6 · ⌀10: 0/−0,009 | boşluk 4 mm |
| OPTA-SPR-11 | 11 | 5 | ⌀8 | h6 · ⌀11: 0/−0,011 | boşluk 5 mm |
| OPTA-SPR-12 | 12 | 6 | ⌀9 | h6 · ⌀12: 0/−0,011 | boşluk 6 mm |
| OPTA-SPR-13 | 13 | 8 | ⌀10 | h6 · ⌀13: 0/−0,011 | boşluk 8 mm |
| OPTA-SPR-14 | 14 | 10 | ⌀11 | h6 · ⌀14: 0/−0,011 | boşluk 10 mm |
| OPTA-SPR-15 | 15 | 12 | ⌀12 | h6 · ⌀15: 0/−0,011 | boşluk 12 mm |
| OPTA-SPR-16 | 16 | 15 | ⌀13 | h6 · ⌀16: 0/−0,011 | boşluk 15 mm |
| OPTA-SPR-18 | 18 | 20 | ⌀15 | h6 · ⌀18: 0/−0,011 | boşluk 20 mm |
| OPTA-SPR-20 | 20 | 25 | ⌀17 | h6 · ⌀20: 0/−0,013 | boşluk 25 mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ara Boşluk Bileziği, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Opto-Mekanik Parçalar ailesidir — çaplar ⌀8–20 mm, boylar 3–25 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OPTA-SPR-20, 25 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀6–17 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OPTA-SPR-20: ⌀20 mm çapta 25 mm boy, yani L/D 1,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h6 toleransında işlenir; en küçüğü OPTA-SPR-08 (⌀8 mm), en büyüğü OPTA-SPR-20 (⌀20 mm). Aile delikli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
