Külbütör Pimi
Külbütör kolunu yataklayan, uçtan dişli veya tırtıllı mafsal pimi.

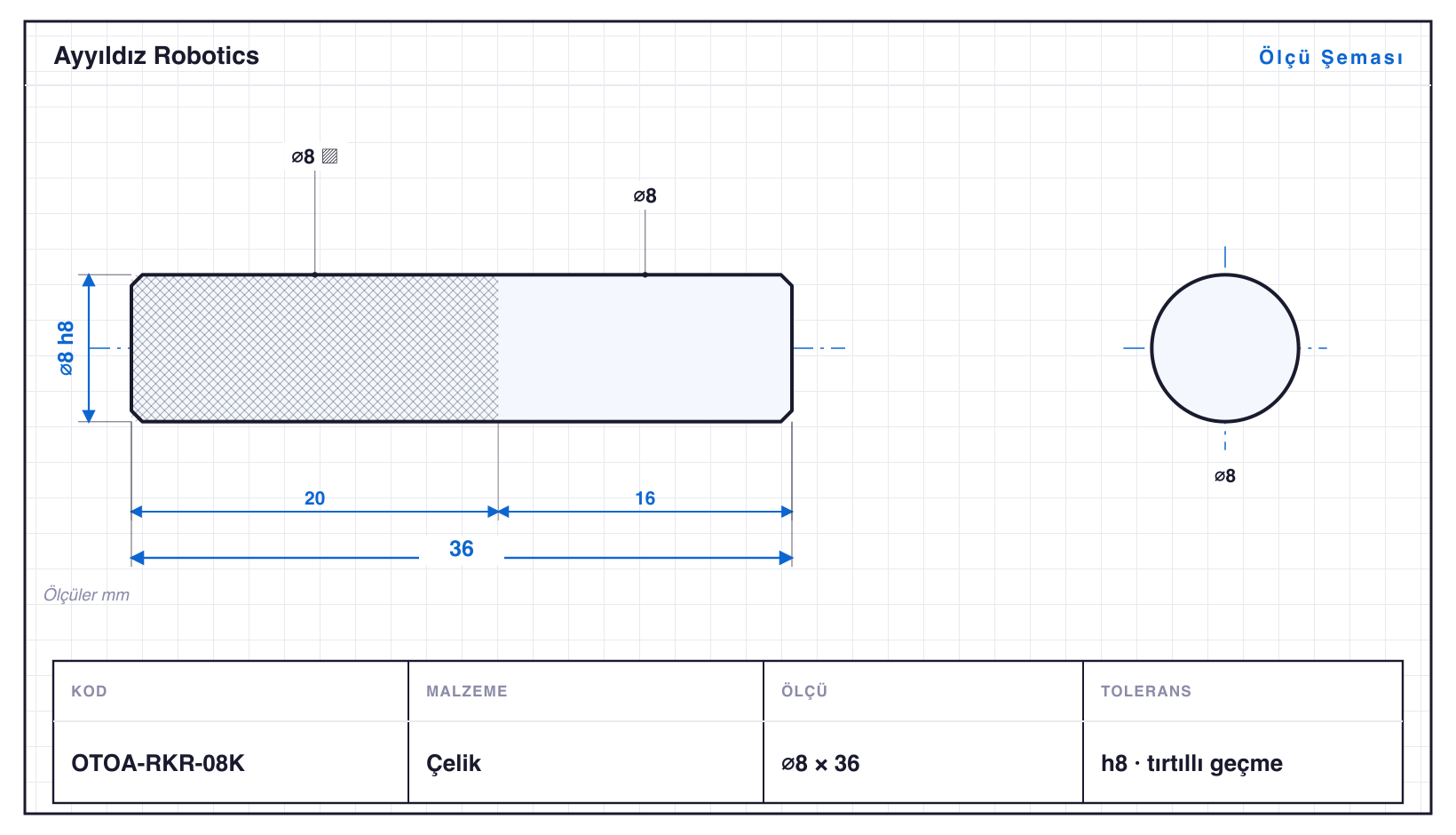

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
9 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOA-RKR-05 | 5 | 30 | M5 | 6g | DIN 913 |
| OTOA-RKR-06 | 6 | 36 | M6 | 6g | DIN 913 |
| OTOA-RKR-06T | 6 | 30 | tırtıl · 2 kademe | h8 · ⌀6: 0/−0,018 | tırtıllı geçme |
| OTOA-RKR-08 | 8 | 42 | M8 | 6g | DIN 913 |
| OTOA-RKR-08K | 8 | 36 | tırtıl · 2 kademe | h8 · ⌀8: 0/−0,022 | tırtıllı geçme |
| OTOA-RKR-10 | 10 | 48 | M10 | 6g | DIN 913 |
| OTOA-RKR-10D | 10 | 52 | M10 · ⌀4 | 6g | yağlama deliği ⌀4 |
| OTOA-RKR-12 | 12 | 56 | M12 | 6g | DIN 913 |
| OTOA-RKR-12S | 12 | 54 | M8 · SW10 | 6g | altıgen anahtar ağzı |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Külbütör Pimi, Goodway SW-20 kayar otomatta üretilen 9 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀5–12 mm, boylar 30–56 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOA-RKR-12, 56 mm. Tornalamanın yanında diş çekme (M5–M12 arası 5 ölçü), altıgen ağız frezeleme (SW10), tırtıl çekme ve eksenel delme (⌀4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı OTOA-RKR-05: ⌀5 mm çapta 30 mm boy, yani boy/çap oranı 6,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar 6g, h8 tolerans sınıflarında işlenir; en küçüğü OTOA-RKR-05 (⌀5 mm), en büyüğü OTOA-RKR-12S (⌀12 mm). Aile dişli, altıgen anahtar ağzı, tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
