Supap Kılavuzu
Supap sapını yönlendiren delikli, dış çapı geçme toleranslı burç.

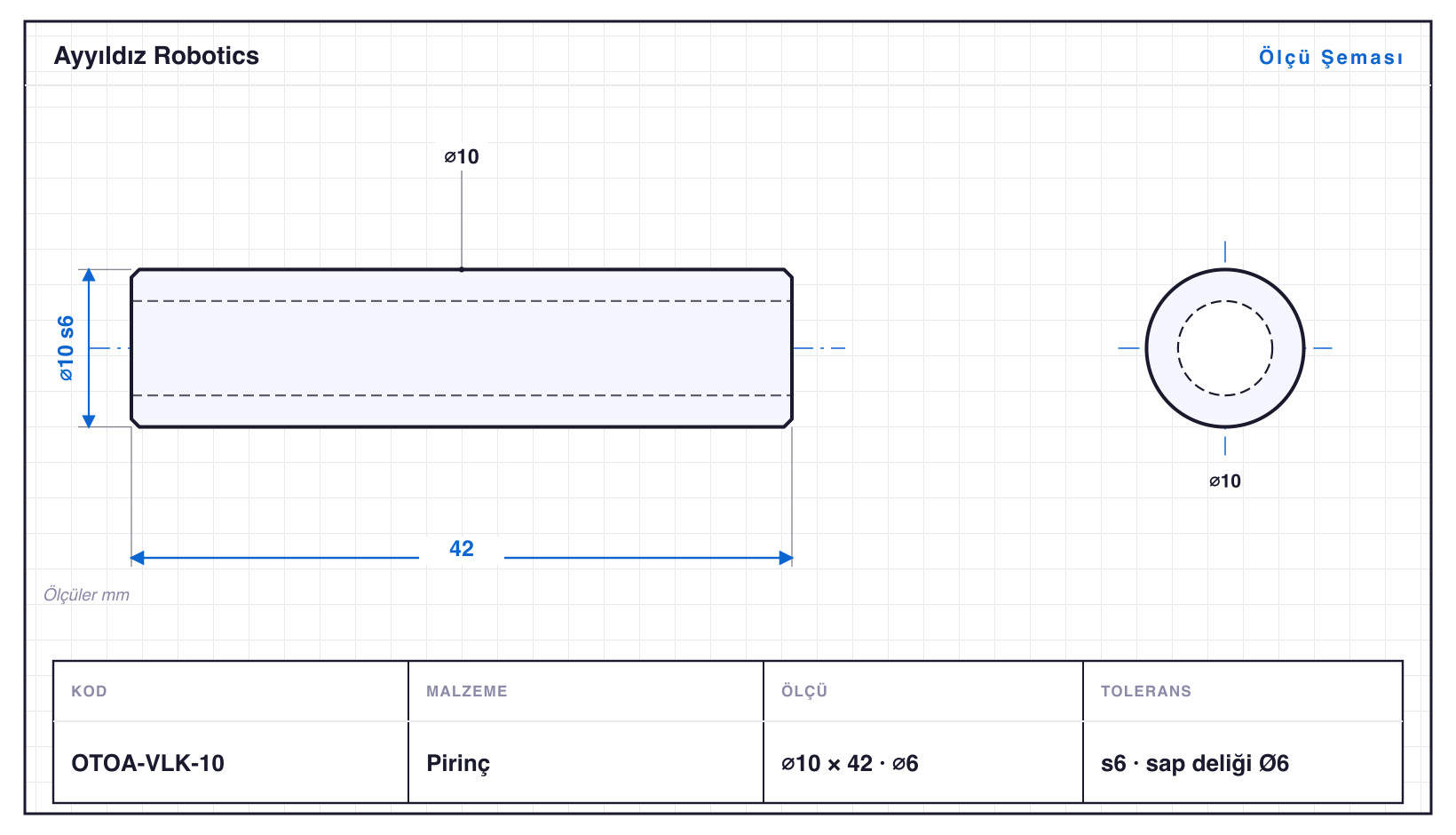

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOA-VLK-05 | 5 | 24 | ⌀3 | s6 | sap deliği ⌀3 |
| OTOA-VLK-06 | 6 | 30 | ⌀3,5 | s6 | sap deliği ⌀3,5 |
| OTOA-VLK-08 | 8 | 36 | ⌀5 | s6 | sap deliği ⌀5 |
| OTOA-VLK-08K | 8 | 36 | tırtıl · ⌀5 · 2 kademe | s6 | tırtıllı sıkı geçme |
| OTOA-VLK-10 | 10 | 42 | ⌀6 | s6 | sap deliği ⌀6 |
| OTOA-VLK-12 | 12 | 48 | ⌀7 | s6 | sap deliği ⌀7 |
| OTOA-VLK-14 | 14 | 54 | ⌀8 | s6 | sap deliği ⌀8 |
| OTOA-VLK-16 | 16 | 60 | ⌀9 | s6 | sap deliği ⌀9 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Supap Kılavuzu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀5–16 mm, boylar 24–60 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOA-VLK-16, 60 mm. Tornalamanın yanında tırtıl çekme ve eksenel delme (⌀3–9 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOA-VLK-06: ⌀6 mm çapta 30 mm boy, yani L/D 5,0. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar s6 toleransında işlenir; en küçüğü OTOA-VLK-05 (⌀5 mm), en büyüğü OTOA-VLK-16 (⌀16 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
