ABS Pimi
ABS tekerlek hız sensörü için kademeli sertleştirilmiş konumlama pimi.

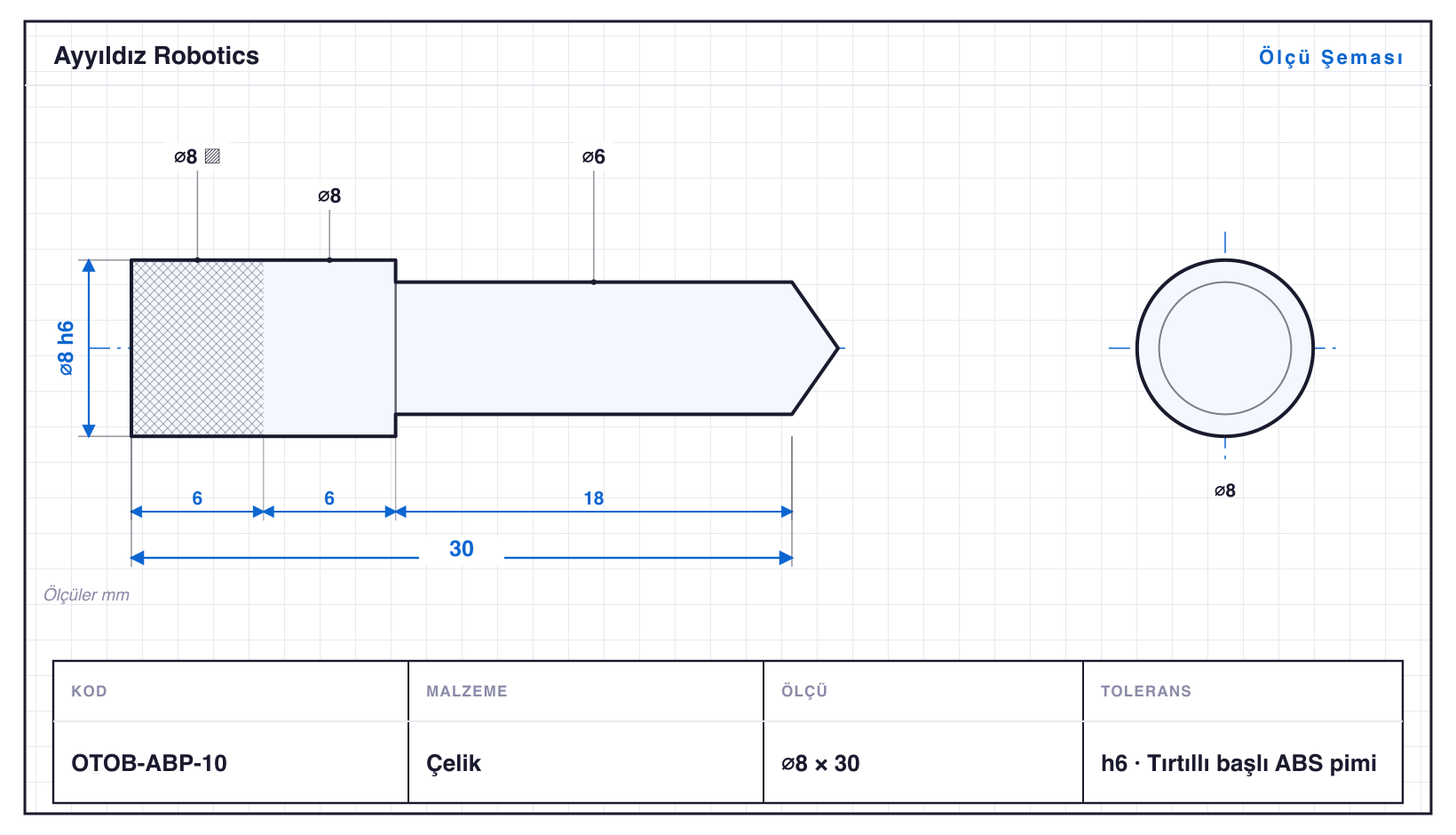

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-ABP-05 | 4 | 15 | 2 kademe | h6 | Kademeli ABS pimi |
| OTOB-ABP-06 | 5 | 18 | 2 kademe | h6 · ⌀5: 0/−0,008 | Kademeli ABS pimi |
| OTOB-ABP-07 | 6 | 20 | 2 kademe | h6 · ⌀6: 0/−0,008 | Kademeli ABS pimi |
| OTOB-ABP-08 | 6 | 25 | tırtıl · 3 kademe | h6 · ⌀6: 0/−0,008 | Tırtıllı başlı ABS pimi |
| OTOB-ABP-09 | 8 | 23 | 2 kademe | h6 | Kademeli ABS pimi |
| OTOB-ABP-10 | 8 | 30 | tırtıl · 3 kademe | h6 | Tırtıllı başlı ABS pimi |
| OTOB-ABP-11 | 10 | 27 | 2 kademe | h6 · ⌀10: 0/−0,009 | Kademeli ABS pimi |
| OTOB-ABP-12 | 10 | 32 | konik | h6 · ⌀10: 0/−0,009 | Konik geçişli ABS pimi |
| OTOB-ABP-13 | 12 | 30 | 2 kademe | h6 | Kademeli ABS pimi |
| OTOB-ABP-14 | 12 | 39 | tırtıl · 3 kademe | h6 | Tırtıllı başlı ABS pimi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
ABS Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀4–12 mm, boylar 15–39 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-ABP-14, 39 mm. Tornalamanın yanında konik tornalama ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOB-ABP-08: ⌀6 mm çapta 25 mm boy, yani L/D 4,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar h6 toleransında işlenir; en küçüğü OTOB-ABP-05 (⌀4 mm), en büyüğü OTOB-ABP-14 (⌀12 mm). Aile konik, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
