Fren Pistonu Ucu
Kaliper pistonu için konik oturmalı iç dişli itme ucu.

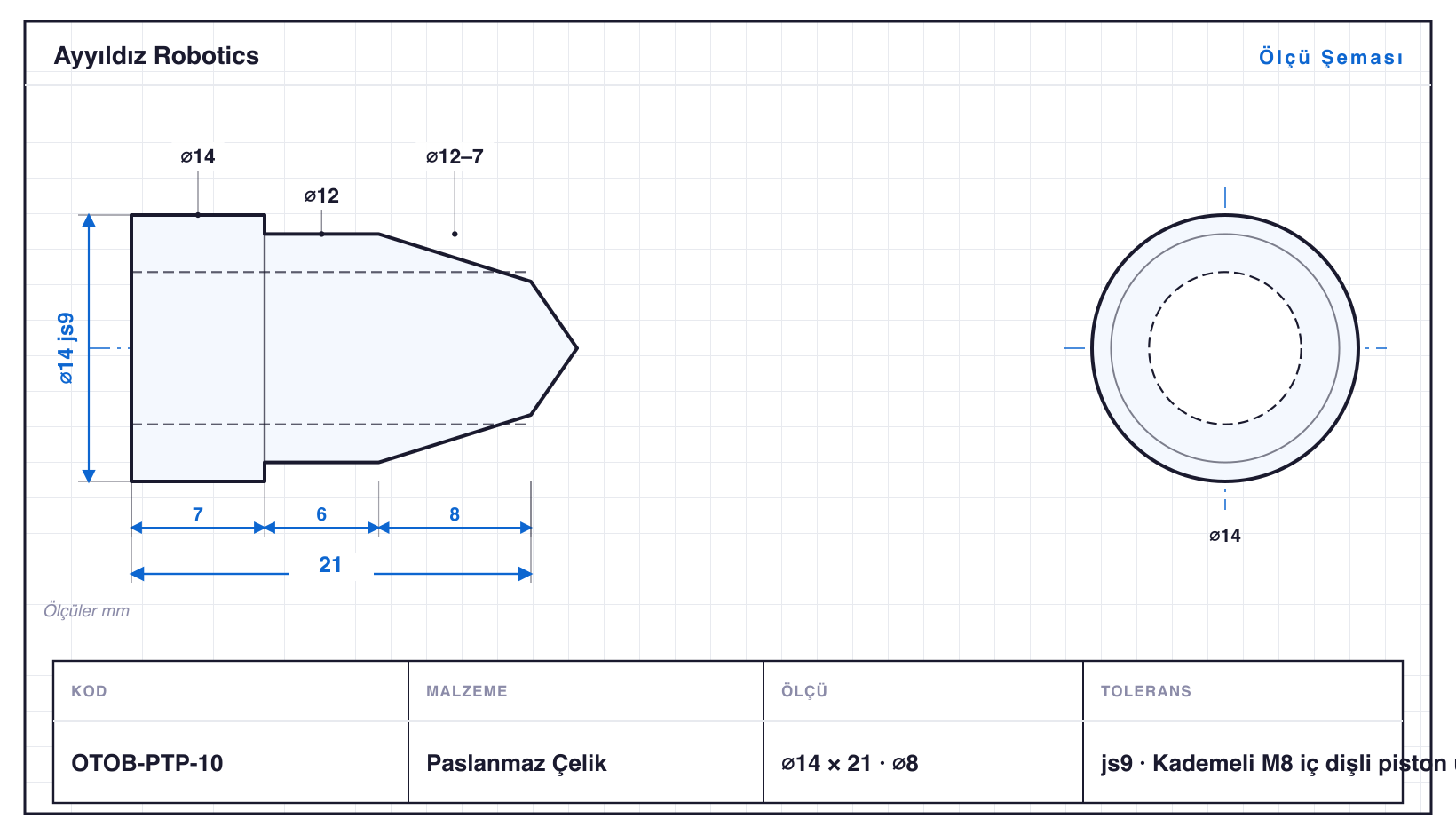

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-PTP-05 | 8 | 12 | konik · ⌀5 | js9 | M5 iç dişli piston ucu |
| OTOB-PTP-06 | 10 | 14 | konik · ⌀6 | js9 | M6 iç dişli piston ucu |
| OTOB-PTP-07 | 12 | 16 | konik · ⌀6 | js9 | M6 iç dişli piston ucu |
| OTOB-PTP-08 | 12 | 18 | konik · ⌀6 | js9 | Kademeli M6 iç dişli piston ucu |
| OTOB-PTP-09 | 14 | 17 | konik · ⌀8 | js9 | M8 iç dişli piston ucu |
| OTOB-PTP-10 | 14 | 21 | konik · ⌀8 | js9 | Kademeli M8 iç dişli piston ucu |
| OTOB-PTP-11 | 16 | 19 | konik · ⌀10 | js9 | M10 iç dişli piston ucu |
| OTOB-PTP-12 | 16 | 24 | konik · ⌀10 | js9 | Kademeli M10 iç dişli piston ucu |
| OTOB-PTP-13 | 18 | 21 | konik · ⌀10 | js9 | M10 iç dişli piston ucu |
| OTOB-PTP-14 | 20 | 22 | konik · ⌀12 | js9 | M12 iç dişli piston ucu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Fren Pistonu Ucu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀8–20 mm, boylar 12–24 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-PTP-12, 24 mm. Tornalamanın yanında konik tornalama gerekiyor. Ailedeki delikler ⌀5–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOB-PTP-05: ⌀8 mm çapta 12 mm boy, yani L/D 1,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar js9 toleransında işlenir; en küçüğü OTOB-PTP-05 (⌀8 mm), en büyüğü OTOB-PTP-14 (⌀20 mm). Aile konik, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
