Mesafe Burcu
Sistem montajında eksenel boşluk ayarı için delikli mesafe burcu.

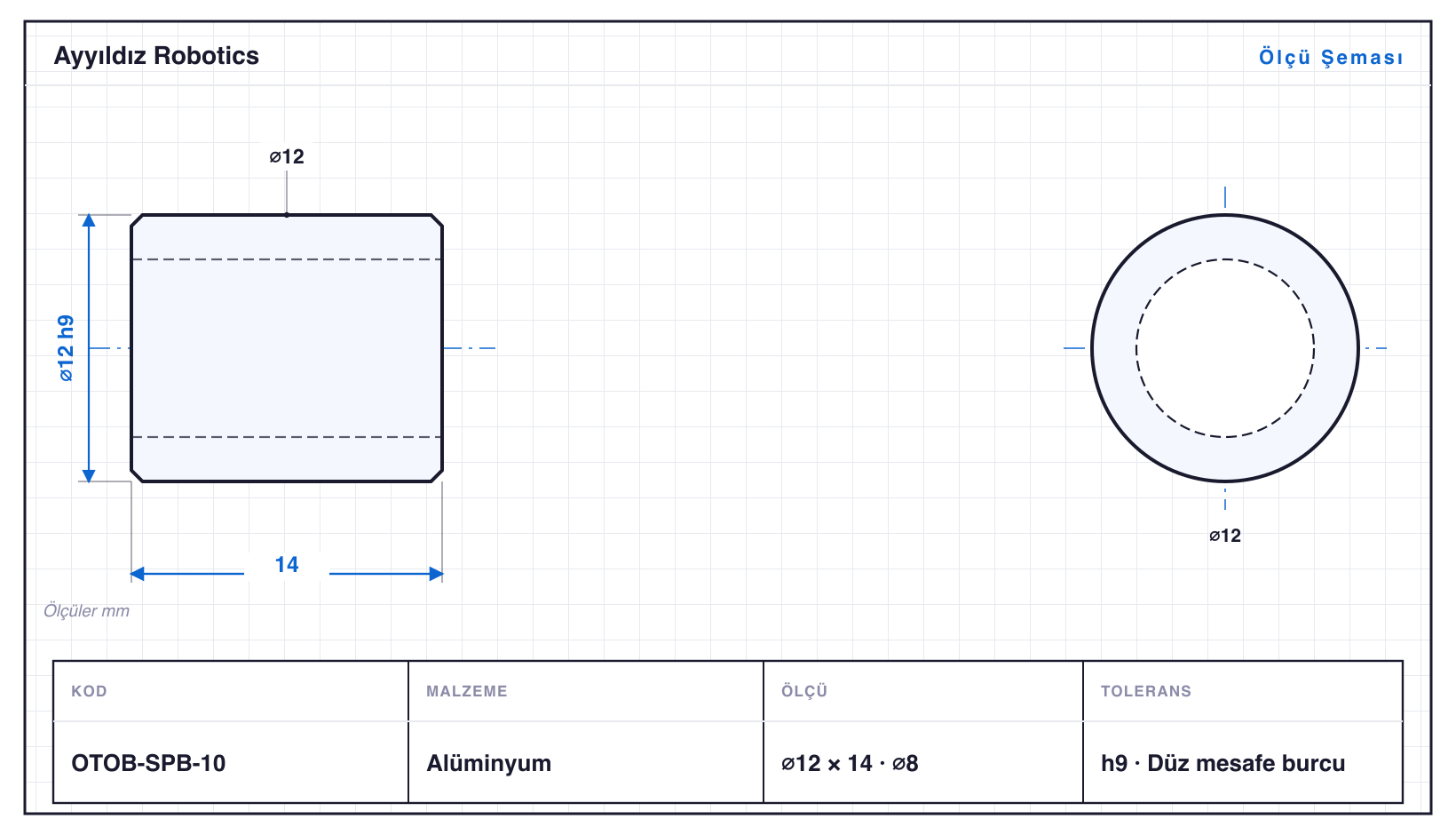

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-SPB-05 | 6 | 8 | ⌀3 | h9 · ⌀6: 0/−0,030 | Düz mesafe burcu |
| OTOB-SPB-06 | 8 | 10 | ⌀4 | h9 · ⌀8: 0/−0,036 | Düz mesafe burcu |
| OTOB-SPB-07 | 10 | 14 | ⌀5 · 2 kademe | h9 · ⌀10: 0/−0,036 | Flanşlı mesafe burcu |
| OTOB-SPB-08 | 10 | 12 | ⌀6 | h9 · ⌀10: 0/−0,036 | Düz mesafe burcu |
| OTOB-SPB-09 | 12 | 16 | ⌀6 · 2 kademe | h9 | Flanşlı mesafe burcu |
| OTOB-SPB-10 | 12 | 14 | ⌀8 | h9 · ⌀12: 0/−0,043 | Düz mesafe burcu |
| OTOB-SPB-11 | 14 | 16 | ⌀8 | h9 · ⌀14: 0/−0,043 | Düz mesafe burcu |
| OTOB-SPB-12 | 16 | 19 | ⌀10 · 2 kademe | h9 · ⌀16: 0/−0,043 | Flanşlı mesafe burcu |
| OTOB-SPB-13 | 18 | 18 | ⌀12 | h9 · ⌀18: 0/−0,043 | Düz mesafe burcu |
| OTOB-SPB-14 | 20 | 22 | ⌀12 · 2 kademe | h9 | Flanşlı mesafe burcu |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mesafe Burcu, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀6–20 mm, boylar 8–22 mm, standart malzeme Alüminyum (çelik, paslanmaz çelik veya pirinç da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-SPB-14, 22 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀3–12 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOB-SPB-07: ⌀10 mm çapta 14 mm boy, yani L/D 1,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar h9 toleransında işlenir; en küçüğü OTOB-SPB-05 (⌀6 mm), en büyüğü OTOB-SPB-14 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
