Sensör Gövdesi
ABS/hız sensörleri için dişli, iç delikli hassas gövde.

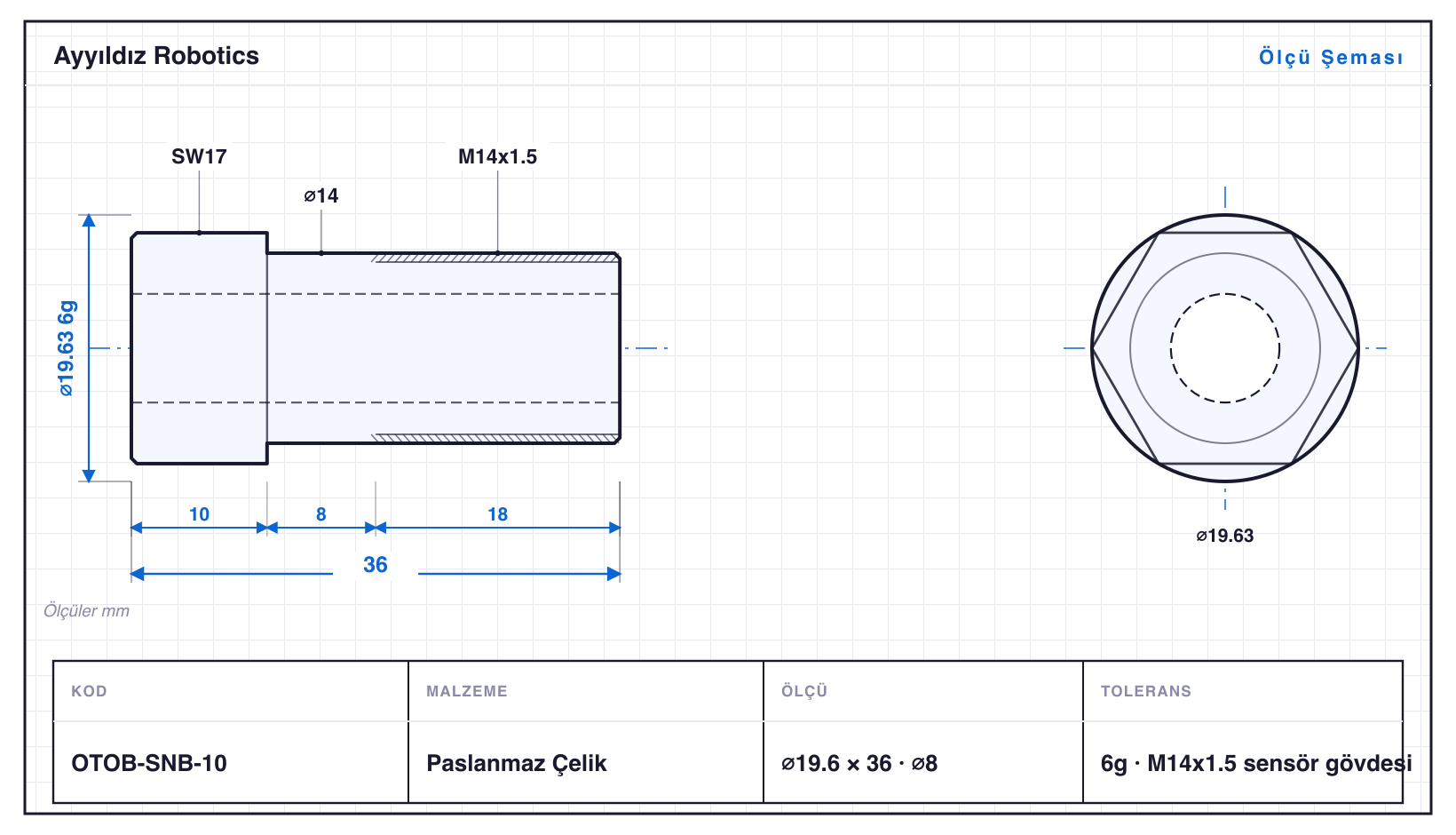

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-SNB-05 | 15 | 19 | M10x1 · SW13 · ⌀4 | 6g | M10x1 sensör gövdesi |
| OTOB-SNB-06 | 15 | 22 | M10x1 · SW13 · ⌀5 | 6g | M10x1 sensör gövdesi |
| OTOB-SNB-07 | 19,6 | 27 | M12x1 · SW17 · ⌀6 | 6g | M12x1 sensör gövdesi |
| OTOB-SNB-08 | 19,6 | 25 | M12x1 · SW17 · ⌀6 | 6g | M12x1 sensör gövdesi |
| OTOB-SNB-09 | 19,6 | 31 | M12x1.5 · SW17 · ⌀7 | 6g | M12x1,5 sensör gövdesi |
| OTOB-SNB-10 | 19,6 | 36 | M14x1.5 · SW17 · ⌀8 | 6g | M14x1,5 sensör gövdesi |
| OTOB-SNB-11 | 19,6 | 34 | M14x1.5 · SW17 · ⌀8 | 6g | M14x1,5 uzatmalı sensör gövdesi |
| OTOB-SNB-12 | 19,6 | 39 | M16x1.5 · SW17 · ⌀9 | 6g | M16x1,5 sensör gövdesi |
| OTOB-SNB-13 | 19,6 | 37 | M16x1.5 · SW17 · ⌀10 | 6g | Flanşlı M16x1,5 sensör gövdesi |
| OTOB-SNB-14 | 20 | 40 | M18x1.5 · SW17 · ⌀11 | 6g | Flanşlı M18x1,5 sensör gövdesi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Sensör Gövdesi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀15–20 mm, boylar 19–40 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-SNB-14, 40 mm. Tornalamanın yanında diş çekme (M10x1–M18x1.5 arası 6 ölçü) ve altıgen ağız frezeleme (SW13–17) gerekiyor. Ailedeki delikler ⌀4–11 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOB-SNB-14: ⌀20 mm çapta 40 mm boy, yani L/D 2,0. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OTOB-SNB-05 (⌀15 mm), en büyüğü OTOB-SNB-14 (⌀20 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
