Ayar Vidası
Altıgen başlı hassas ayar için ince dişli setuskur vidası.

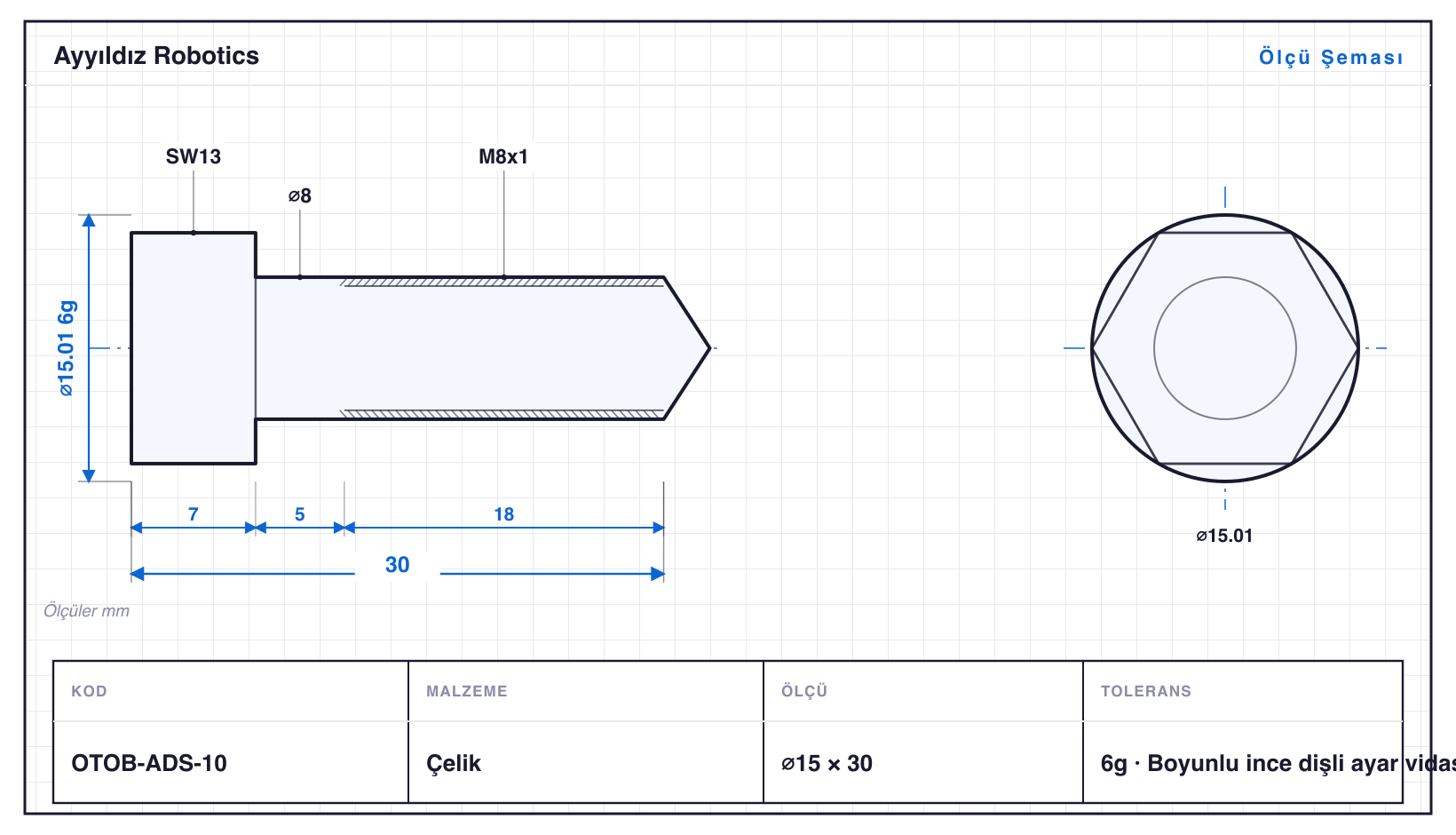

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-ADS-05 | 8,1 | 16 | M4x0.5 · SW7 | 6g | İnce dişli ayar vidası |
| OTOB-ADS-06 | 9,2 | 19 | M5x0.5 · SW8 | 6g | İnce dişli ayar vidası |
| OTOB-ADS-07 | 11,5 | 21 | M6x0.75 · SW10 | 6g | İnce dişli ayar vidası |
| OTOB-ADS-08 | 11,5 | 26 | M6x0.75 · SW10 | 6g | Boyunlu ince dişli ayar vidası |
| OTOB-ADS-09 | 15 | 25 | M8x1 · SW13 · ⌀4 | 6g | İç delikli ince dişli ayar vidası |
| OTOB-ADS-10 | 15 | 30 | M8x1 · SW13 | 6g | Boyunlu ince dişli ayar vidası |
| OTOB-ADS-11 | 19,6 | 28 | M10x1 · SW17 | 6g | İnce dişli ayar vidası |
| OTOB-ADS-12 | 19,6 | 33 | M10x1.25 · SW17 | 6g | Boyunlu ince dişli ayar vidası |
| OTOB-ADS-13 | 19,6 | 31 | M12x1.25 · SW17 · ⌀6 | 6g | İç delikli ince dişli ayar vidası |
| OTOB-ADS-14 | 19,6 | 37 | M12x1.5 · SW17 | 6g | Boyunlu ince dişli ayar vidası |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Ayar Vidası, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀8,1–19,6 mm, boylar 16–37 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-ADS-14, 37 mm. Tornalamanın yanında diş çekme (M4x0.5–M12x1.5 arası 8 ölçü), altıgen ağız frezeleme (SW7–17) ve eksenel delme (⌀4–6 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOB-ADS-08: ⌀11,5 mm çapta 26 mm boy, yani L/D 2,3. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü OTOB-ADS-05 (⌀8,1 mm), en büyüğü OTOB-ADS-14 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
