Konnektör Pimi
Otomotiv elektrik konnektörleri için pirinç iletken kontak pimi.

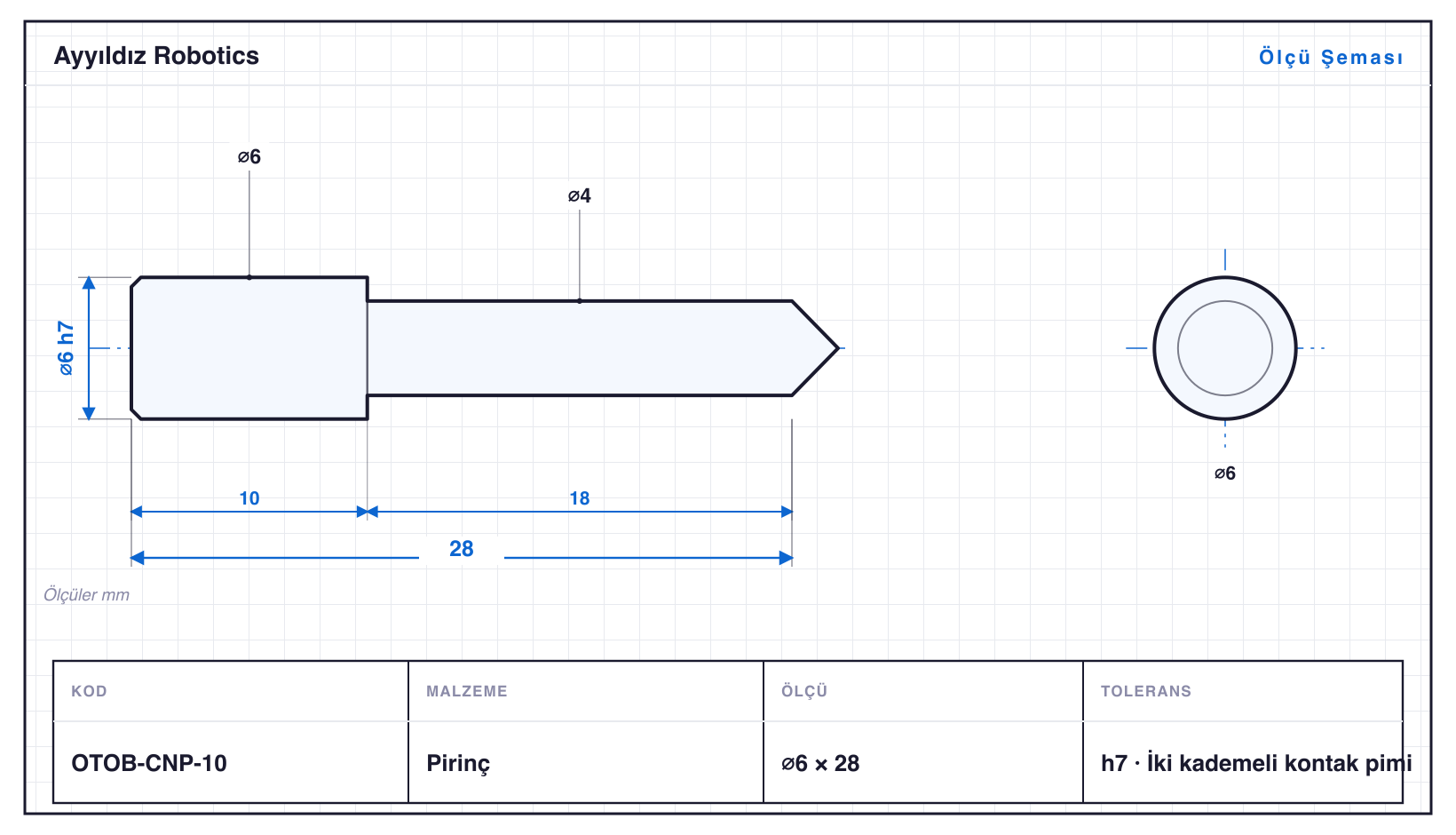

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOB-CNP-05 | 3 | 20 | 2 kademe | h7 | İki kademeli kontak pimi |
| OTOB-CNP-06 | 4 | 23 | 2 kademe | h7 | İki kademeli kontak pimi |
| OTOB-CNP-07 | 4 | 26 | 3 kademe | h7 | Üç kademeli kontak pimi |
| OTOB-CNP-08 | 5 | 26 | 2 kademe | h7 | İki kademeli kontak pimi |
| OTOB-CNP-09 | 5 | 28 | tırtıl · 3 kademe | h7 | Tırtıllı tutuşlu kontak pimi |
| OTOB-CNP-10 | 6 | 28 | 2 kademe | h7 · ⌀6: 0/−0,012 | İki kademeli kontak pimi |
| OTOB-CNP-11 | 6 | 30 | 3 kademe | h7 · ⌀6: 0/−0,012 | Üç kademeli kontak pimi |
| OTOB-CNP-12 | 8 | 32 | tırtıl · 3 kademe | h7 | Tırtıllı tutuşlu kontak pimi |
| OTOB-CNP-13 | 10 | 30 | ⌀3 · 2 kademe | h7 | İç delikli soket kontak pimi |
| OTOB-CNP-14 | 12 | 32 | ⌀4 · 2 kademe | h7 | İç delikli soket kontak pimi |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Konnektör Pimi, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀3–12 mm, boylar 20–32 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOB-CNP-12, 32 mm. Tornalamanın yanında tırtıl çekme ve eksenel delme (⌀3–4 mm) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı OTOB-CNP-05: ⌀3 mm çapta 20 mm boy, yani boy/çap oranı 6,7. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h7 toleransında işlenir; en küçüğü OTOB-CNP-05 (⌀3 mm), en büyüğü OTOB-CNP-14 (⌀12 mm). Aile tırtıllı, delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
