Yataklama Burcu
Mil yataklaması için delikli, çoğu zaman flanşlı hassas kovan burç.

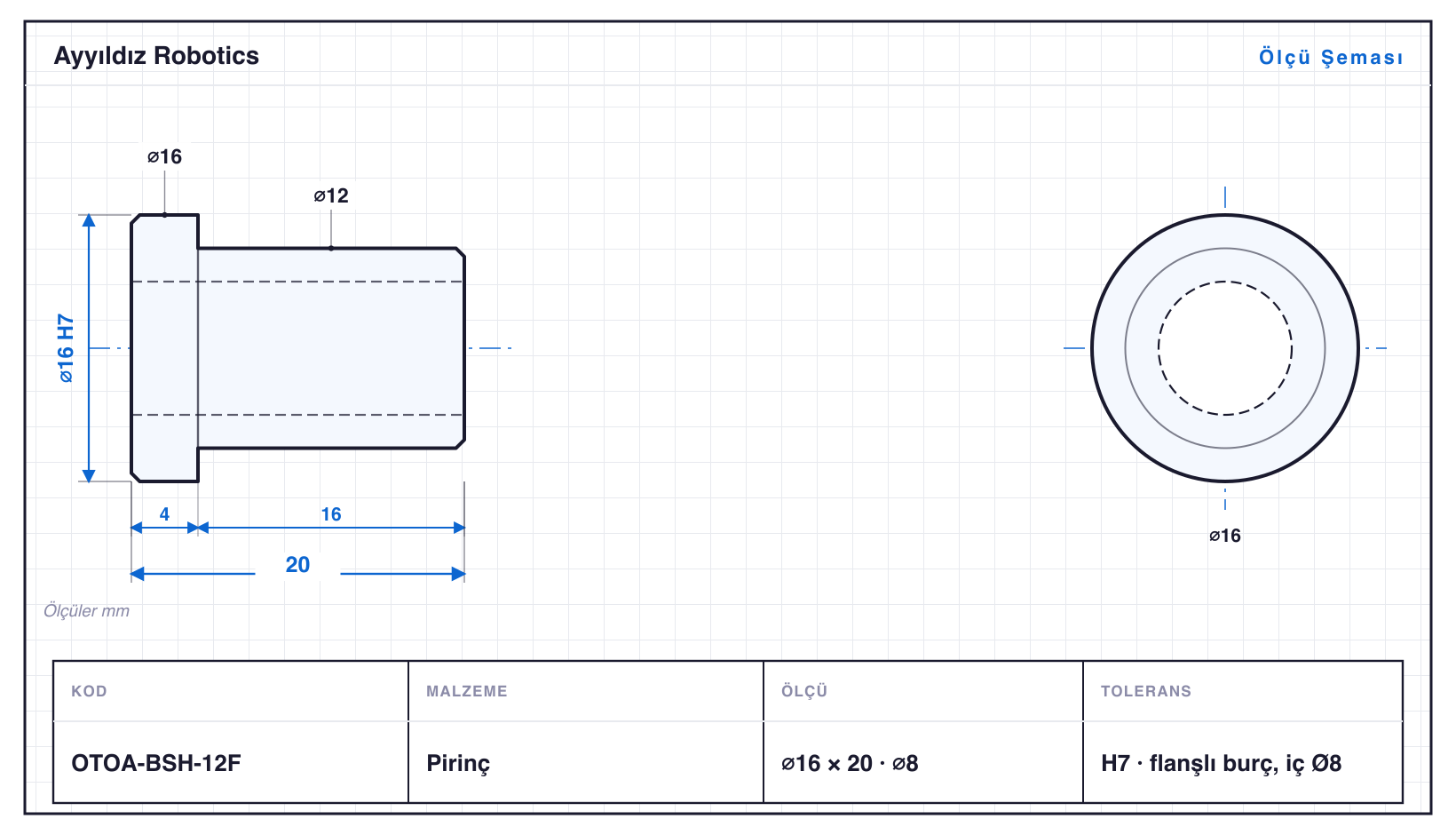

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
8 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| OTOA-BSH-08 | 8 | 12 | ⌀5 | H7 · ⌀5: +0,012/0 | iç çap ⌀5 H7 |
| OTOA-BSH-10 | 10 | 14 | ⌀6 | H7 · ⌀6: +0,012/0 | iç çap ⌀6 H7 |
| OTOA-BSH-12 | 12 | 16 | ⌀8 | H7 · ⌀8: +0,015/0 | iç çap ⌀8 H7 |
| OTOA-BSH-14 | 14 | 18 | ⌀10 | H7 · ⌀10: +0,015/0 | iç çap ⌀10 H7 |
| OTOA-BSH-12F | 16 | 20 | ⌀8 · 2 kademe | H7 · ⌀8: +0,015/0 | flanşlı burç, iç ⌀8 |
| OTOA-BSH-16 | 16 | 20 | ⌀12 | H7 · ⌀12: +0,018/0 | iç çap ⌀12 H7 |
| OTOA-BSH-18 | 18 | 22 | ⌀14 | H7 · ⌀14: +0,018/0 | iç çap ⌀14 H7 |
| OTOA-BSH-20 | 20 | 25 | ⌀15 | H7 · ⌀15: +0,018/0 | iç çap ⌀15 H7 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Yataklama Burcu, Goodway SW-20 kayar otomatta üretilen 8 varyantlık bir Otomotiv Hassas Parçalar ailesidir — çaplar ⌀8–20 mm, boylar 12–25 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı OTOA-BSH-20, 25 mm. Aile yalnızca tornalama ile üretiliyor. Ailedeki delikler ⌀5–15 mm aralığında. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant OTOA-BSH-08: ⌀8 mm çapta 12 mm boy, yani L/D 1,5. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar H7 toleransında işlenir; en küçüğü OTOA-BSH-08 (⌀8 mm), en büyüğü OTOA-BSH-20 (⌀20 mm). Aile delikli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
