Mesnet (Dübel) Vidası
Bir ucu hassas silindirik pim, diğer ucu diş olan; hizalama ve mesnetleme için kademeli vida.

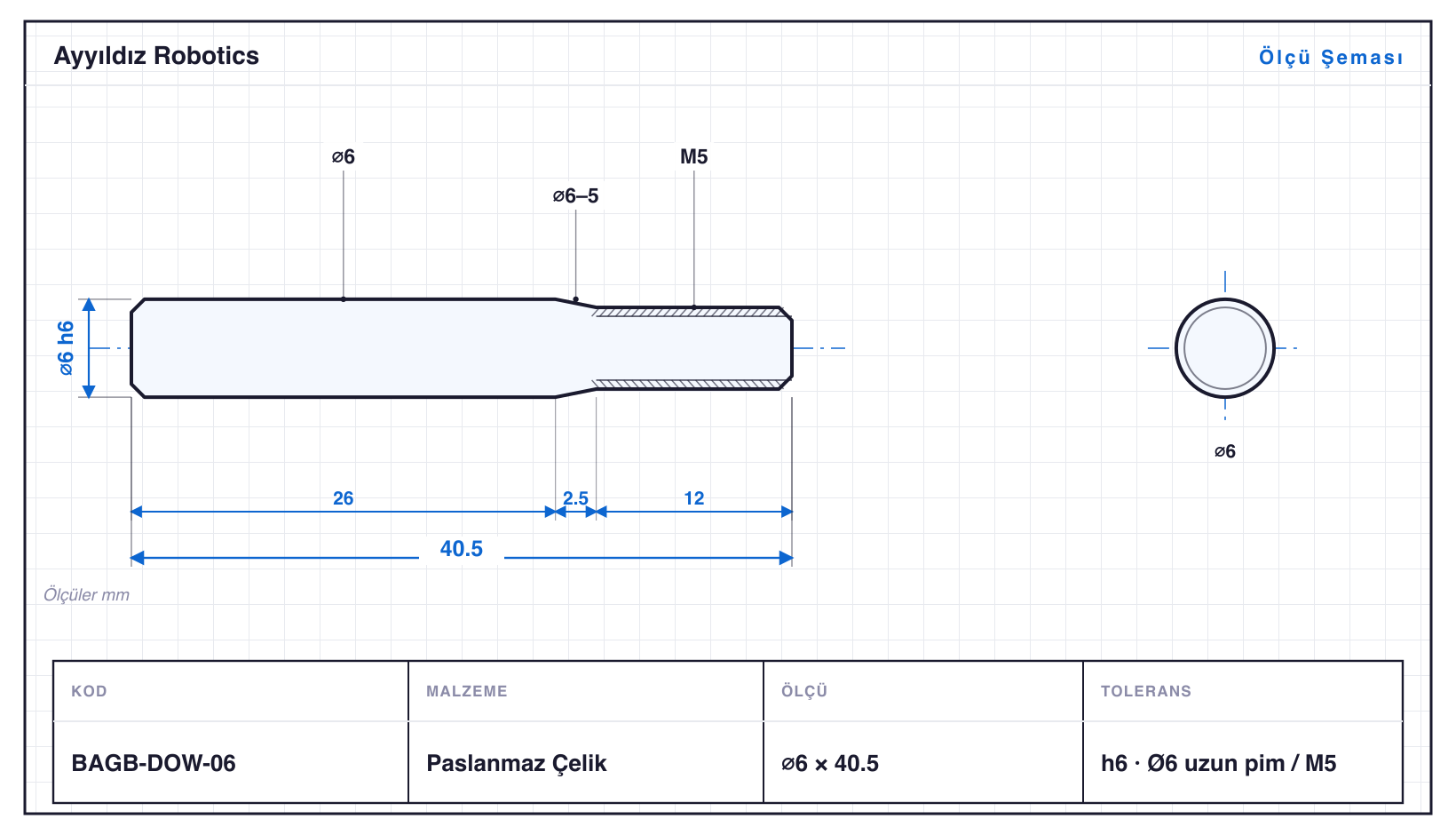

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-DOW-01 | 4 | 20 | M3 · konik | h6 · ⌀4: 0/−0,008 | ⌀4 pim / M3 diş |
| BAGB-DOW-02 | 4 | 28 | M3 · konik | h6 · ⌀4: 0/−0,008 | ⌀4 uzun pim / M3 |
| BAGB-DOW-03 | 5 | 24 | M4 · konik | h6 · ⌀5: 0/−0,008 | ⌀5 pim / M4 diş |
| BAGB-DOW-04 | 5 | 34 | M4 · konik | h6 · ⌀5: 0/−0,008 | ⌀5 uzun pim / M4 |
| BAGB-DOW-05 | 6 | 28,5 | M5 · konik | h6 · ⌀6: 0/−0,008 | ⌀6 pim / M5 diş |
| BAGB-DOW-06 | 6 | 40,5 | M5 · konik | h6 · ⌀6: 0/−0,008 | ⌀6 uzun pim / M5 |
| BAGB-DOW-07 | 8 | 33 | M6 · konik | h6 · ⌀8: 0/−0,009 | ⌀8 pim / M6 diş |
| BAGB-DOW-08 | 8 | 47 | M6 · konik | h6 · ⌀8: 0/−0,009 | ⌀8 uzun pim / M6 |
| BAGB-DOW-09 | 10 | 39 | M8 · konik | h6 · ⌀10: 0/−0,009 | ⌀10 pim / M8 diş |
| BAGB-DOW-10 | 10 | 57 | M8 · konik | h6 · ⌀10: 0/−0,009 | ⌀10 uzun pim / M8 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Mesnet (Dübel) Vidası, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀4–10 mm, boylar 20–57 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀10 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-DOW-10, 57 mm. Tornalamanın yanında diş çekme (M3–M8 arası 5 ölçü) ve konik tornalama gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailenin en narin varyantı BAGB-DOW-02: ⌀4 mm çapta 28 mm boy, yani boy/çap oranı 7,0. Bu incelikteki bir parça klasik tornada punta desteği ister. Kayar otomatta kılavuz burç çubuğu kesici ucun hemen yanında tuttuğu için parça puntasız işlenir.
Varyantlar h6 toleransında işlenir; en küçüğü BAGB-DOW-01 (⌀4 mm), en büyüğü BAGB-DOW-10 (⌀10 mm). Aile dişli, konik, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
