Tırtıllı Elle Sıkma Vidası
Tırtıllı silindirik baş ile elle kavranıp sıkılan, aletsiz montaj için dişli vida.

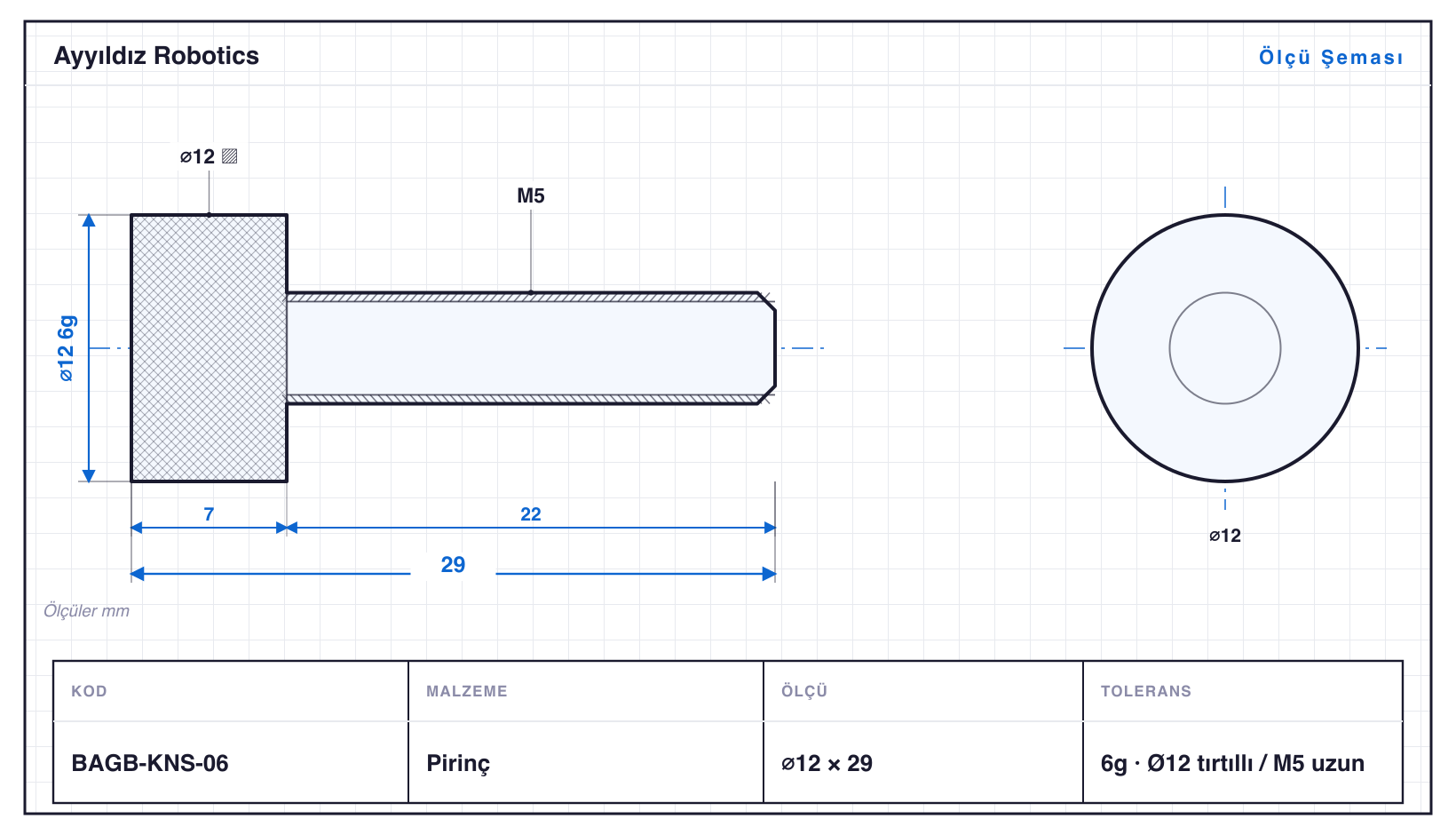

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-KNS-01 | 8 | 13 | M3 · tırtıl | 6g | ⌀8 tırtıllı baş / M3 |
| BAGB-KNS-02 | 8 | 19 | M3 · tırtıl | 6g | ⌀8 tırtıllı / M3 uzun |
| BAGB-KNS-03 | 10 | 16 | M4 · tırtıl | 6g | ⌀10 tırtıllı baş / M4 |
| BAGB-KNS-04 | 10 | 24 | M4 · tırtıl | 6g | ⌀10 tırtıllı / M4 uzun |
| BAGB-KNS-05 | 12 | 19 | M5 · tırtıl | 6g | ⌀12 tırtıllı baş / M5 |
| BAGB-KNS-06 | 12 | 29 | M5 · tırtıl | 6g | ⌀12 tırtıllı / M5 uzun |
| BAGB-KNS-07 | 15 | 22 | M6 · tırtıl | 6g | ⌀15 tırtıllı baş / M6 |
| BAGB-KNS-08 | 15 | 33 | M6 · tırtıl | 6g | ⌀15 tırtıllı / M6 uzun |
| BAGB-KNS-09 | 18 | 25 | M8 · tırtıl | 6g | ⌀18 tırtıllı baş / M8 |
| BAGB-KNS-10 | 18 | 37 | M8 · tırtıl | 6g | ⌀18 tırtıllı / M8 uzun |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Tırtıllı Elle Sıkma Vidası, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀8–18 mm, boylar 13–37 mm, standart malzeme Pirinç (çelik, paslanmaz çelik veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-KNS-10, 37 mm. Tornalamanın yanında diş çekme (M3–M8 arası 5 ölçü) ve tırtıl çekme gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGB-KNS-06: ⌀12 mm çapta 29 mm boy, yani L/D 2,4. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-KNS-01 (⌀8 mm), en büyüğü BAGB-KNS-10 (⌀18 mm). Aile dişli, tırtıllı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
