Pah Uçlu Cıvata
Dişli ucu koni pahlı, kılavuz kolaylığı için tasarlanmış altıgen başlı hassas cıvata.

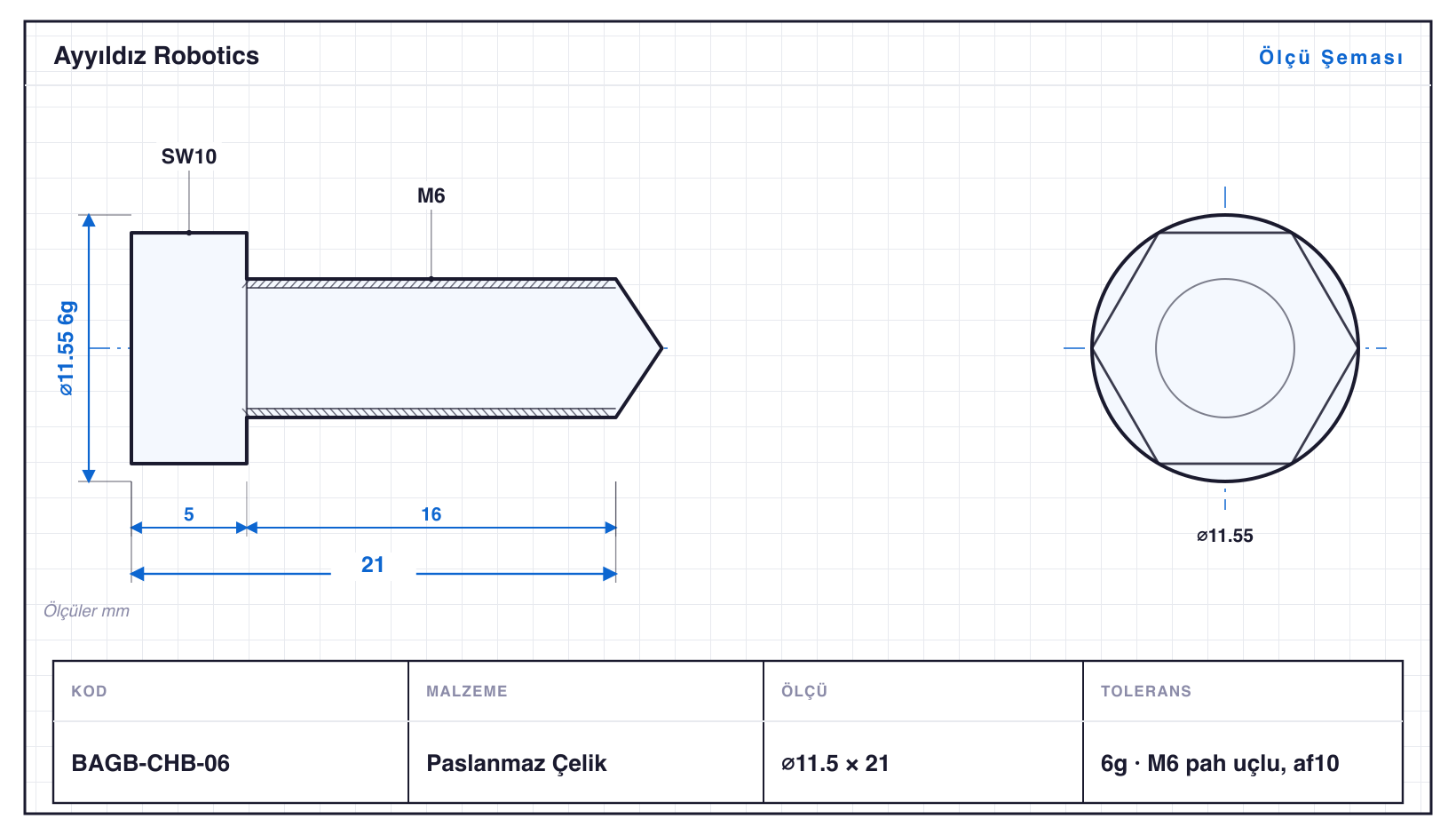

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-CHB-01 | 6,4 | 13 | M3 · SW5,5 | 6g | M3 pah uçlu, af5,5 |
| BAGB-CHB-02 | 8,1 | 15,5 | M4 · SW7 | 6g | M4 pah uçlu, af7 |
| BAGB-CHB-03 | 8,1 | 21,5 | M4 · SW7 | 6g | M4 pah uçlu uzun |
| BAGB-CHB-04 | 9,2 | 18 | M5 · SW8 | 6g | M5 pah uçlu, af8 |
| BAGB-CHB-05 | 9,2 | 26 | M5 · SW8 | 6g | M5 pah uçlu uzun |
| BAGB-CHB-06 | 11,5 | 21 | M6 · SW10 | 6g | M6 pah uçlu, af10 |
| BAGB-CHB-07 | 11,5 | 33 | M6 · SW10 | 6g | M6 pah uçlu uzun |
| BAGB-CHB-08 | 15 | 26 | M8 · SW13 | 6g | M8 pah uçlu, af13 |
| BAGB-CHB-09 | 15 | 38 | M8 · SW13 | 6g | M8 pah uçlu uzun |
| BAGB-CHB-10 | 19,6 | 33 | M10 · SW17 | 6g | M10 pah uçlu, af17 |
| BAGB-CHB-11 | 19,6 | 47 | M10 · SW17 | 6g | M10 pah uçlu uzun |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Pah Uçlu Cıvata, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀6,4–19,6 mm, boylar 13–47 mm, standart malzeme Paslanmaz Çelik (çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀20 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-CHB-11, 47 mm. Tornalamanın yanında diş çekme (M3–M10 arası 6 ölçü) ve altıgen ağız frezeleme (SW5,5–17) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGB-CHB-07: ⌀11,5 mm çapta 33 mm boy, yani L/D 2,9. Kısa ve rijit bir gövde; burada belirleyici olan sehim değil, çap toleransı ve yüzey kalitesi.
Varyantlar 6g toleransında işlenir; en küçüğü BAGB-CHB-01 (⌀6,4 mm), en büyüğü BAGB-CHB-11 (⌀19,6 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
