Setuskur Düz Uç DIN 913
İç altıgenli düz uçlu setuskur, yüzeye hasar vermeden sabitleme için.

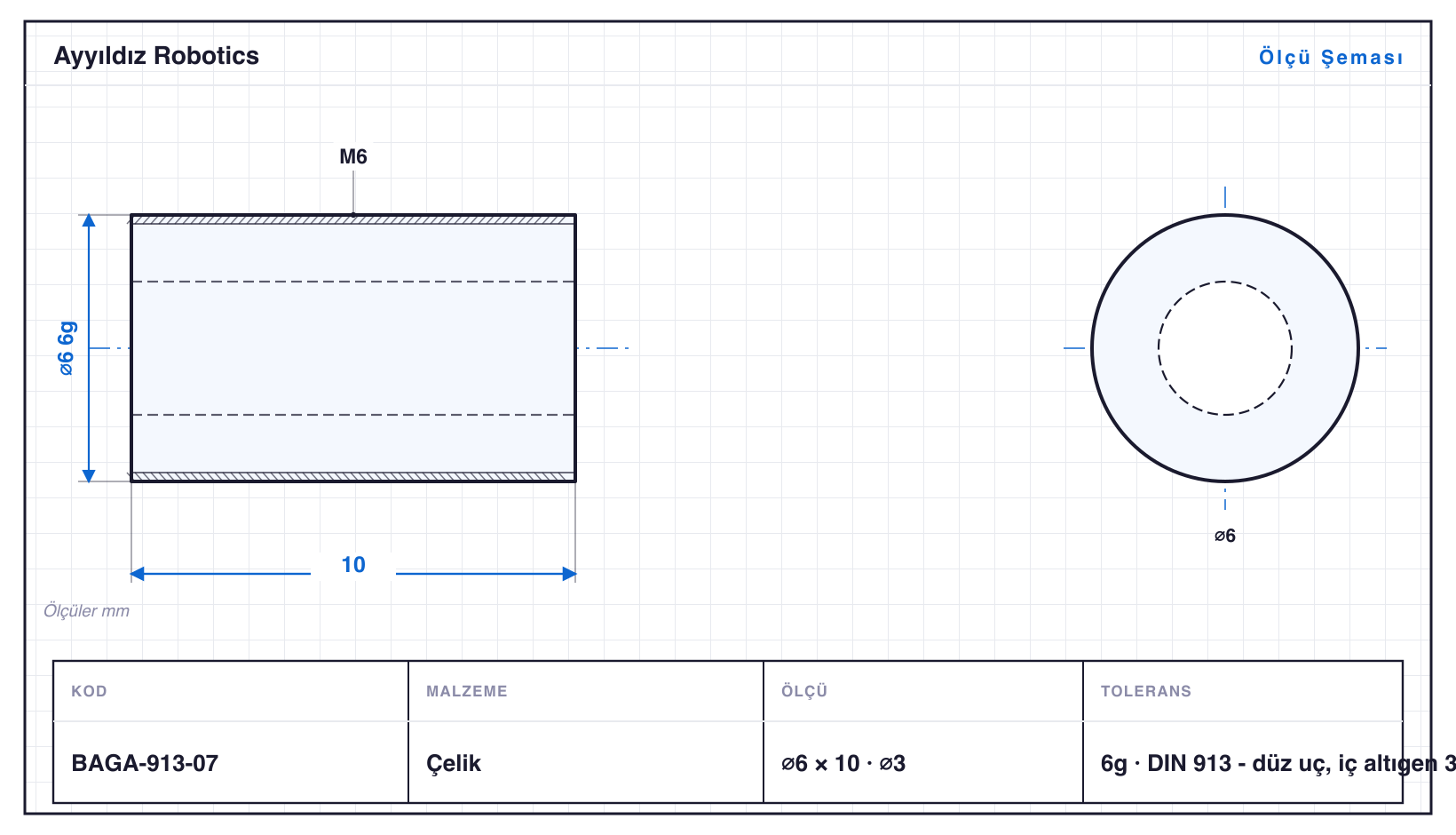

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
12 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGA-913-01 | 3 | 6 | M3 | 6g | DIN 913 - düz uç, iç altıgen 1,5mm |
| BAGA-913-02 | 3 | 12 | M3 | 6g | DIN 913 - düz uç |
| BAGA-913-03 | 4 | 8 | M4 | 6g | DIN 913 - düz uç, iç altıgen 2mm |
| BAGA-913-04 | 4 | 16 | M4 | 6g | DIN 913 - düz uç |
| BAGA-913-05 | 5 | 8 | M5 | 6g | DIN 913 - düz uç, iç altıgen 2,5mm |
| BAGA-913-06 | 5 | 20 | M5 | 6g | DIN 913 - düz uç |
| BAGA-913-07 | 6 | 10 | M6 | 6g | DIN 913 - düz uç, iç altıgen 3mm |
| BAGA-913-08 | 6 | 25 | M6 | 6g | DIN 913 - düz uç |
| BAGA-913-09 | 8 | 12 | M8 | 6g | DIN 913 - düz uç, iç altıgen 4mm |
| BAGA-913-10 | 8 | 30 | M8 | 6g | DIN 913 - düz uç |
| BAGA-913-11 | 10 | 16 | M10 | 6g | DIN 913 - düz uç, iç altıgen 5mm |
| BAGA-913-12 | 12 | 20 | M12 | 6g | DIN 913 - düz uç, iç altıgen 6mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Setuskur Düz Uç DIN 913, Goodway SW-20 kayar otomatta üretilen 12 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀3–12 mm, boylar 6–30 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀12 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-913-10, 30 mm. Tornalamanın yanında diş çekme (M3–M12 arası 7 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-913-08: ⌀6 mm çapta 25 mm boy, yani L/D 4,2. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-913-01 (⌀3 mm), en büyüğü BAGA-913-12 (⌀12 mm). Aile dişli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
