Omuzlu Cıvata
Hassas taşlanmış silindirik omuz ve daha küçük dişli uçtan oluşan, döner mafsal pimi görevi gören cıvata.

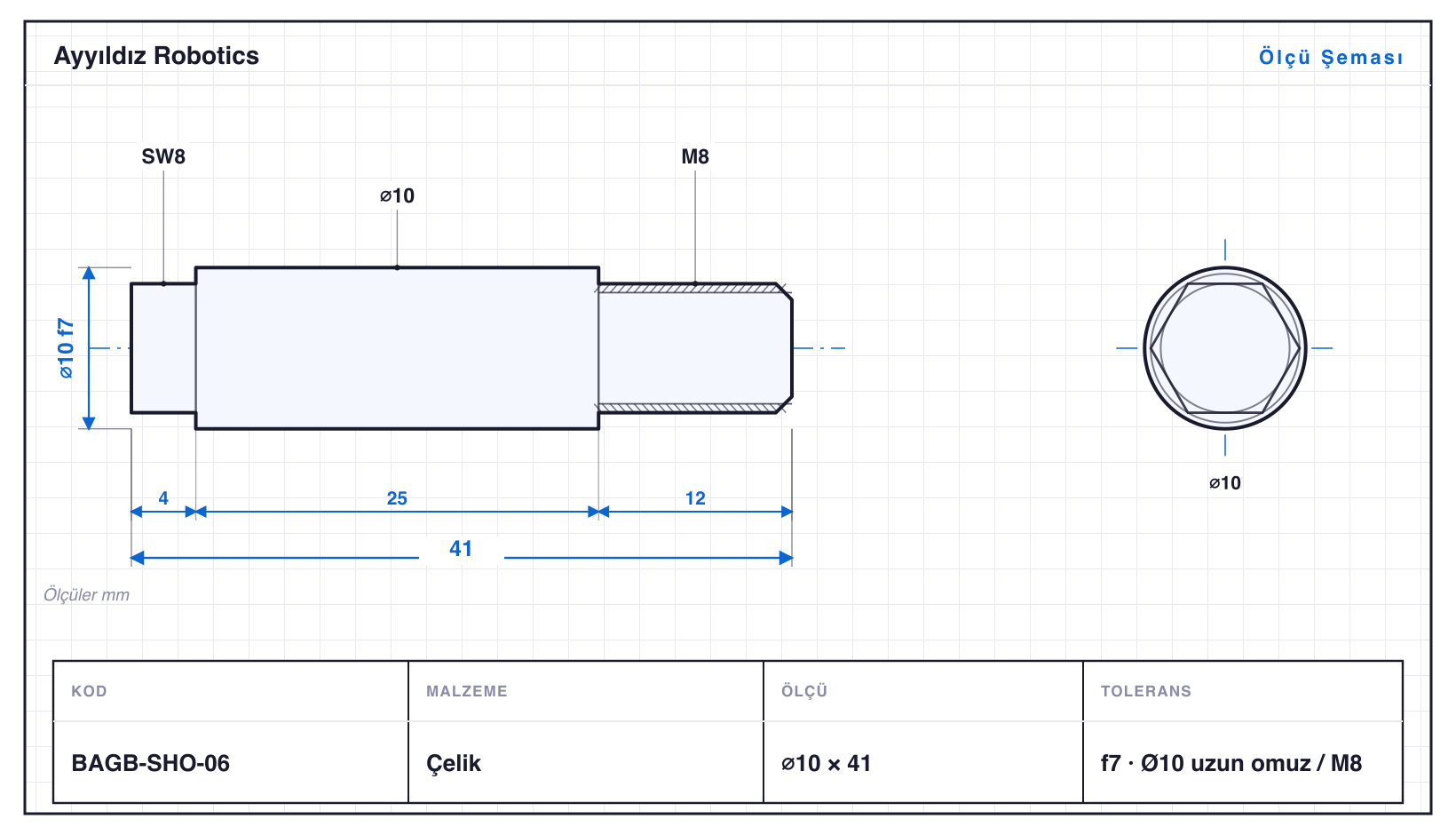

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
10 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGB-SHO-01 | 6,4 | 21 | M4 · SW5,5 | f7 · ⌀6: −0,010/−0,022 | ⌀6 omuz / M4 diş |
| BAGB-SHO-02 | 6,4 | 27 | M4 · SW5,5 | f7 · ⌀6: −0,010/−0,022 | ⌀6 uzun omuz / M4 |
| BAGB-SHO-03 | 8,1 | 25,5 | M6 · SW7 | f7 · ⌀8: −0,013/−0,028 | ⌀8 omuz / M6 diş |
| BAGB-SHO-04 | 8,1 | 33,5 | M6 · SW7 | f7 · ⌀8: −0,013/−0,028 | ⌀8 uzun omuz / M6 |
| BAGB-SHO-05 | 10 | 32 | M8 · SW8 | f7 · ⌀10: −0,013/−0,028 | ⌀10 omuz / M8 diş |
| BAGB-SHO-06 | 10 | 41 | M8 · SW8 | f7 · ⌀10: −0,013/−0,028 | ⌀10 uzun omuz / M8 |
| BAGB-SHO-07 | 12 | 39 | M10 · SW10 | f7 · ⌀12: −0,016/−0,034 | ⌀12 omuz / M10 diş |
| BAGB-SHO-08 | 12 | 49 | M10 · SW10 | f7 · ⌀12: −0,016/−0,034 | ⌀12 uzun omuz / M10 |
| BAGB-SHO-09 | 16 | 47 | M12 · SW13 | f7 · ⌀16: −0,016/−0,034 | ⌀16 omuz / M12 diş |
| BAGB-SHO-10 | 16 | 62 | M12 · SW13 | f7 · ⌀16: −0,016/−0,034 | ⌀16 uzun omuz / M12 |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Omuzlu Cıvata, Goodway SW-20 kayar otomatta üretilen 10 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀6,4–16 mm, boylar 21–62 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀16 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGB-SHO-10, 62 mm. Tornalamanın yanında diş çekme (M4–M12 arası 5 ölçü) ve altıgen ağız frezeleme (SW5,5–13) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGB-SHO-02: ⌀6,4 mm çapta 27 mm boy, yani L/D 4,3. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar f7 toleransında işlenir; en küçüğü BAGB-SHO-01 (⌀6,4 mm), en büyüğü BAGB-SHO-10 (⌀16 mm). Aile dişli, altıgen anahtar ağzı, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
