İmbus Cıvata DIN 912
Silindir başlı iç altıgen imbus cıvata, yüksek dayanımlı bağlantılar için.

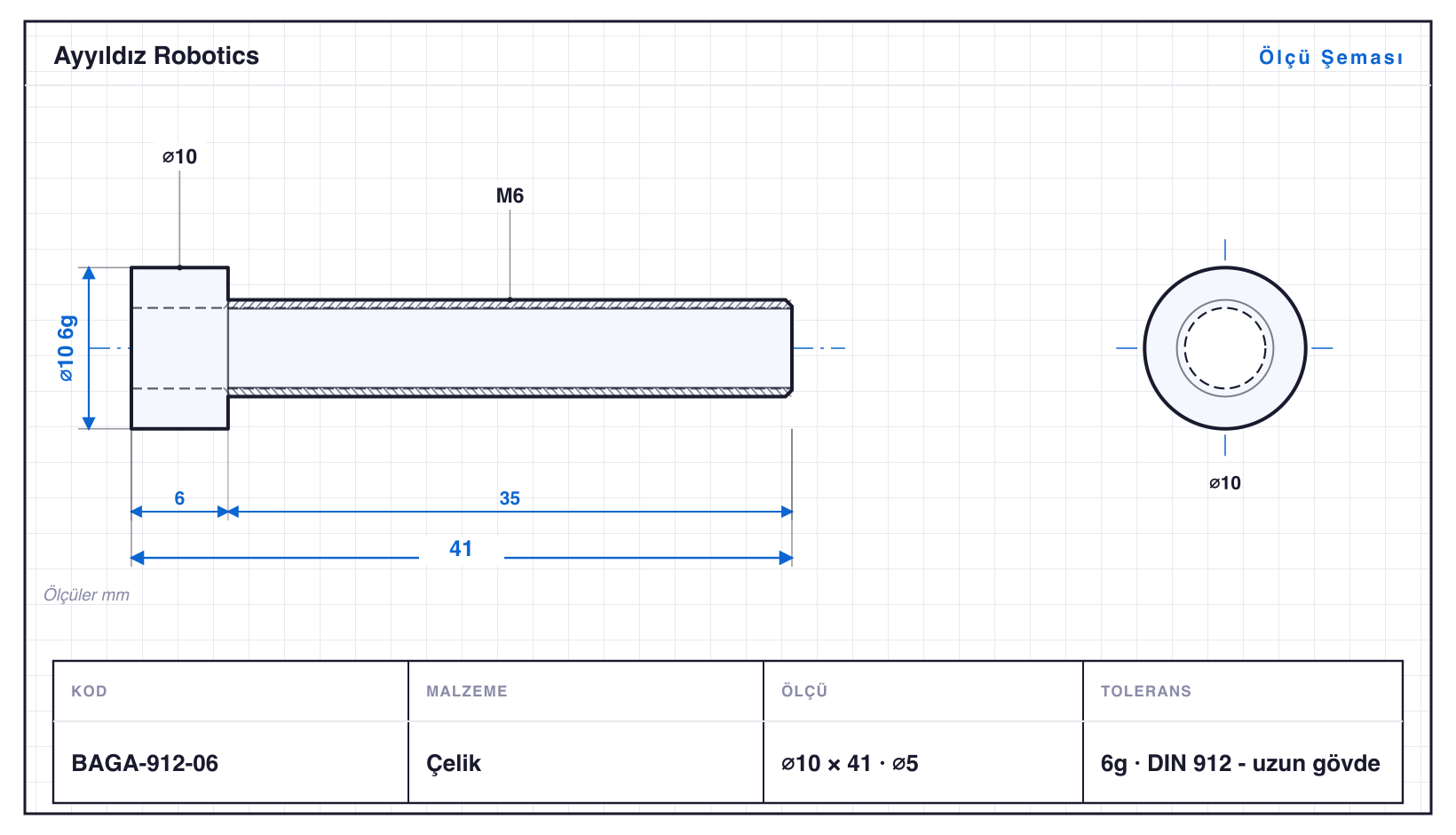

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGA-912-01 | 4,5 | 14 | M2.5 | 6g | DIN 912 - iç altıgen 2mm |
| BAGA-912-02 | 5,5 | 17 | M3 | 6g | DIN 912 - iç altıgen 2,5mm |
| BAGA-912-03 | 7 | 20 | M4 | 6g | DIN 912 - iç altıgen 3mm |
| BAGA-912-04 | 8,5 | 25 | M5 | 6g | DIN 912 - iç altıgen 4mm |
| BAGA-912-05 | 10 | 31 | M6 | 6g | DIN 912 - iç altıgen 5mm |
| BAGA-912-06 | 10 | 41 | M6 | 6g | DIN 912 - uzun gövde |
| BAGA-912-07 | 13 | 38 | M8 | 6g | DIN 912 - iç altıgen 6mm |
| BAGA-912-08 | 13 | 53 | M8 | 6g | DIN 912 - uzun gövde |
| BAGA-912-09 | 16 | 50 | M10 | 6g | DIN 912 - iç altıgen 8mm |
| BAGA-912-10 | 16 | 65 | M10 | 6g | DIN 912 - uzun gövde |
| BAGA-912-11 | 18 | 62 | M12 | 6g | DIN 912 - iç altıgen 10mm |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
İmbus Cıvata DIN 912, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀4,5–18 mm, boylar 14–65 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀18 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-912-10, 65 mm. Tornalamanın yanında diş çekme (M2.5–M12 arası 8 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-912-06: ⌀10 mm çapta 41 mm boy, yani L/D 4,1. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-912-01 (⌀4,5 mm), en büyüğü BAGA-912-11 (⌀18 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
