Silindir Başlı Vida DIN 84
Düz kertikli silindir başlı vida, hassas montaj uygulamaları için.

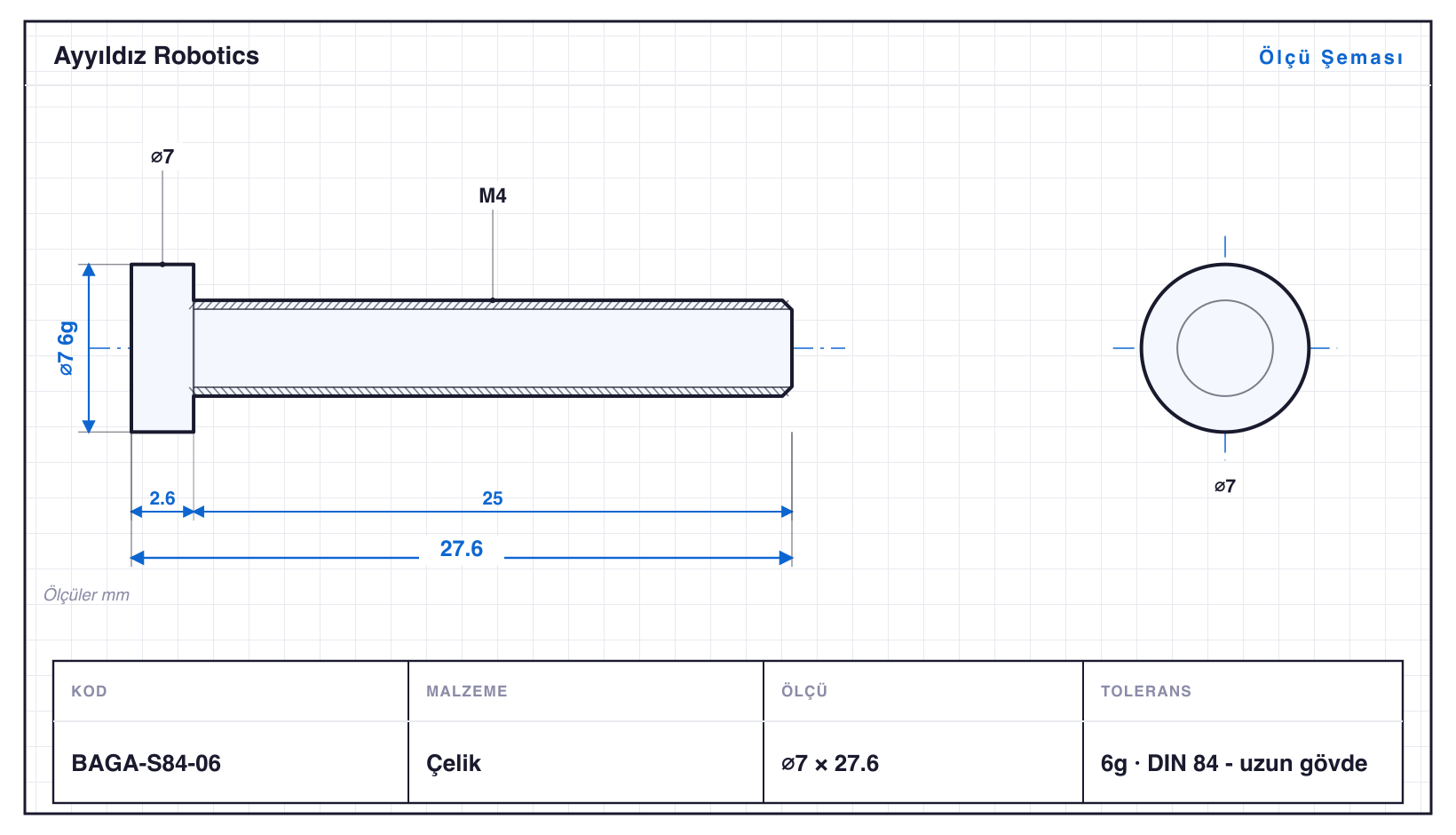

Bu bir ölçü şemasıdır, imalat resmi değildir. Ölçüler katalog verisiyle tutarlıdır; üretim öncesi teyit için parça kodu ile teklif isteyin.
Kod ve Ölçü Tablosu
11 varyantın kodu, ölçüsü ve toleransı.
| Kod | Çap (mm) | Boy (mm) | Özellik | Tolerans | Std |
|---|---|---|---|---|---|
| BAGA-S84-01 | 3,8 | 10 | M2 | 6g | DIN 84 - düz kertik |
| BAGA-S84-02 | 4,5 | 12 | M2.5 | 6g | DIN 84 - düz kertik |
| BAGA-S84-03 | 5,5 | 14 | M3 | 6g | DIN 84 - düz kertik |
| BAGA-S84-04 | 5,5 | 22 | M3 | 6g | DIN 84 - uzun gövde |
| BAGA-S84-05 | 7 | 18,6 | M4 | 6g | DIN 84 - düz kertik |
| BAGA-S84-06 | 7 | 27,6 | M4 | 6g | DIN 84 - uzun gövde |
| BAGA-S84-07 | 8,5 | 23,3 | M5 | 6g | DIN 84 - düz kertik |
| BAGA-S84-08 | 8,5 | 33,3 | M5 | 6g | DIN 84 - uzun gövde |
| BAGA-S84-09 | 10 | 28,9 | M6 | 6g | DIN 84 - düz kertik |
| BAGA-S84-10 | 10 | 43,9 | M6 | 6g | DIN 84 - uzun gövde |
| BAGA-S84-11 | 13 | 35 | M8 | 6g | DIN 84 - düz kertik |
Fiyatlar onaylı üyelere özel.
Malzeme & Tolerans
Standart malzeme aşağıda belirtilmiştir; çelik, paslanmaz, pirinç ve alüminyum olarak da üretilebilir. Ölçüler mm; toleranslar ISO standardına göre işlenir. Sapmalar (mm) ISO 286-2 tablolarına göre anma çapı için verilmiştir; diş toleransları (6g/6H) ISO 965'tir. Özel ölçü/tolerans için parça kodu ile iletişime geçin.
Üretim Kapsamı
Silindir Başlı Vida DIN 84, Goodway SW-20 kayar otomatta üretilen 11 varyantlık bir Bağlantı Elemanları ailesidir — çaplar ⌀3,8–13 mm, boylar 10–43,9 mm, standart malzeme Çelik (paslanmaz çelik, pirinç veya alüminyum da üretilir). Her varyantın parça kodu, ölçüsü ve toleransı aşağıdadır; istediğiniz kodla teklif isteyin.
Parçalar ⌀14 mm çubuktan çıkıyor; ailenin en uzun varyantı BAGA-S84-10, 43,9 mm. Tornalamanın yanında diş çekme (M2–M8 arası 7 ölçü) gerekiyor. Bunların tamamı tek bağlamada, parça tezgâhtan çıkmadan tamamlanıyor.
Ailede boy/çap oranı en yüksek varyant BAGA-S84-10: ⌀10 mm çapta 43,9 mm boy, yani L/D 4,4. Bu oran klasik tornada da tutulabilir; kayar otomatın kazancı seri üretimde parçanın tezgâhtan hiç çıkmaması, dolayısıyla ölçünün varyanttan varyanta kaymaması.
Varyantlar 6g toleransında işlenir; en küçüğü BAGA-S84-01 (⌀3,8 mm), en büyüğü BAGA-S84-11 (⌀13 mm). Aile dişli, çok kademeli çeşitlerini kapsar. Özel ölçü, tolerans veya malzeme talepleri parça kodu ile karşılanır.
Listede olmayan bir ölçü mü arıyorsunuz? Teknik resminize göre CNC fason imalat yapıyoruz. Bu parçaların nasıl üretildiğini merak ediyorsanız: Kayar otomat nedir?
